Η QATM προσφέρει ολοκληρωμένες λύσεις για τη μεταλλογραφική προετοιμασία δειγμάτων χαλκού και κραμάτων χαλκού, εξασφαλίζοντας αξιόπιστα, καθαρά και αποτελέσματα με επαναληψημότητα.

Ο χαλκός, με κυβικό εδροκεντρωμένο πλέγμα (FCC), ξεχωρίζει για τη μαλακότητα και την ολκιμότητά του, καθώς και για τις εξαιρετικές ηλεκτρικές και θερμικές ιδιότητές του, που τον καθιστούν απαραίτητο σε καλώδια, τηλεπικοινωνίες, εναλλάκτες θερμότητας, αλλά και σε εφαρμογές αιχμής όπως η ενεργειακή μετάβαση (ανεμογεννήτριες, φωτοβολταϊκά, ηλεκτρικά οχήματα). Παράλληλα, χρησιμοποιείται και για διακοσμητικούς ή λειτουργικούς σκοπούς λόγω της χαρακτηριστικής εμφάνισής του.

Για τη μελέτη της μικροδομής – όπως το μέγεθος των κόκκων, οι διδυμίες και τα εγκλείσματα οξειδίων – απαιτείται προσεκτική και ελεγχόμενη προετοιμασία, καθώς ο χαλκός είναι ιδιαίτερα επιρρεπής σε παραμορφώσεις και επιφανειακές αλλοιώσεις. Ο εξοπλισμός και τα αναλώσιμα της QATM, που περιλαμβάνουν συστήματα κοπής, λείανσης, στίλβωσης και εγκιβωτισμού, διασφαλίζουν την προστασία της δομής του υλικού και την αποκάλυψη κρίσιμων χαρακτηριστικών με μέγιστη ακρίβεια.

Με έμφαση στην καθαρότητα, την αξιοπιστία και την αποτελεσματικότητα, οι λύσεις της QATM υποστηρίζουν τόσο την έρευνα όσο και τη βιομηχανική εφαρμογή, συμβάλλοντας στην κατανόηση και αξιολόγηση των μοναδικών ιδιοτήτων του χαλκού και των κραμάτων του.

Κράματα και Ιδιότητες

• Ορείχαλκος (Cu-Zn): αυξημένη αντοχή, κατεργασιμότητα → εξαρτήματα, μηχανικά μέρη.
• Μπρούντζος (Cu-Sn): αντοχή στη διάβρωση, στη φθορά → έδρανα, ναυπηγικά εξαρτήματα.
• Cu-Ni: αντοχή σε θαλάσσια διάβρωση και χημικά → εναλλάκτες θερμότητας, ναυτιλία.
• Cu-Al, Cu-Si κ.ά.: βελτίωση αντοχής, οξείδωσης, χημικής σταθερότητας.

Κατηγορίες κραμάτων:

• Ελατά (wrought): κατεργασία με έλαση, διέλαση, σύρσιμο.
• Χυτά (cast): απευθείας από τη λιωμένη φάση, κατάλληλα για σύνθετα σχήματα.

Μεταλλογραφική Προετοιμασία Χαλκού και Κραμάτων Χαλκού

1. Κοπή (Cutting)

• Ο χαλκός και τα κράματά του είναι μαλακά και όλκιμα, κόβονται εύκολα αλλά κινδυνεύουν από παραμόρφωση, επιφανειακό "άπλωμα" (smearing) και θερμικές αλλοιώσεις.
• Καθαρή κοπή επιτυγχάνεται με:
  • Δίσκο SiC ρητίνης (NF-A) για καθαρά, χαμηλής παραμόρφωσης κομμάτια.
  • Αργή ταχύτητα κοπής και επαρκή ψύξη → ελαχιστοποίηση θερμικής βλάβης.
  • Σταθερό αλλά ήπιο σφίξιμο → αποφυγή κραδασμών και παραμόρφωσης σε λεπτά δείγματα (σωλήνες, καλώδια).
• Για λεπτά ή ευαίσθητα δείγματα (π.χ. σωλήνες χαλκού, κάλυκες) → προεγκιβωτισμός πριν την κοπή.

2. Εγκιβωτισμός (Mounting)

Στόχος: στήριξη, προστασία ακμών, σταθερός χειρισμός.

• Ψυχρός εγκιβωτισμός (προτιμώμενος για χαλκό, λόγω χαμηλής ανόπτησης):
  • Ρητίνες PMMA (KEM 20/30) ή εποξειδική Qpox 93 (εξαιρετική συγκράτηση ακμών, ελάχιστη συρρίκνωση).
• Θερμός εγκιβωτισμός (εναλλακτικά):
  • Bakelite για ρουτίνα, THERMOPLAST (διαφανές) για ειδικές περιπτώσεις, θερμοκρασία <190 °C.

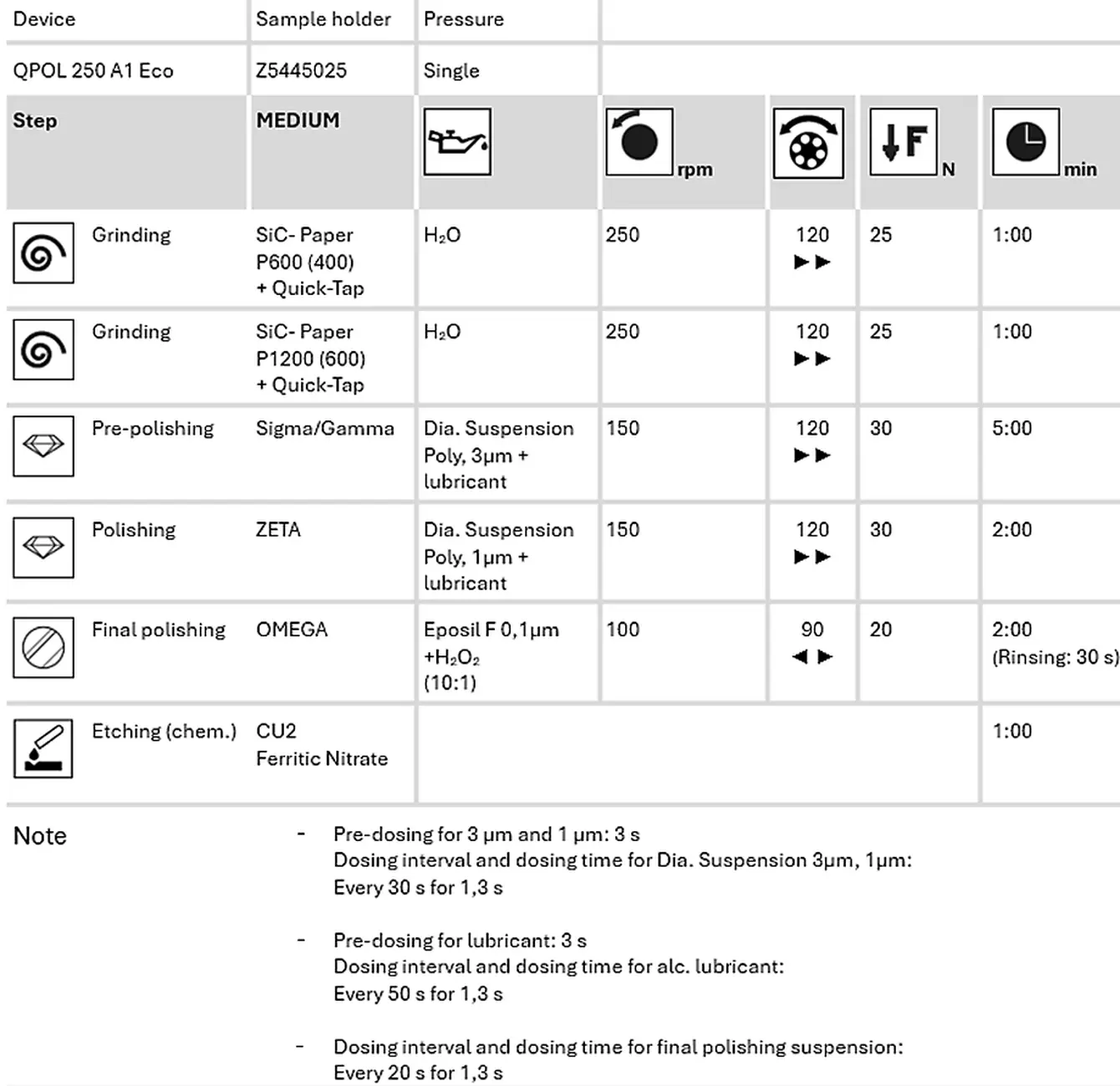

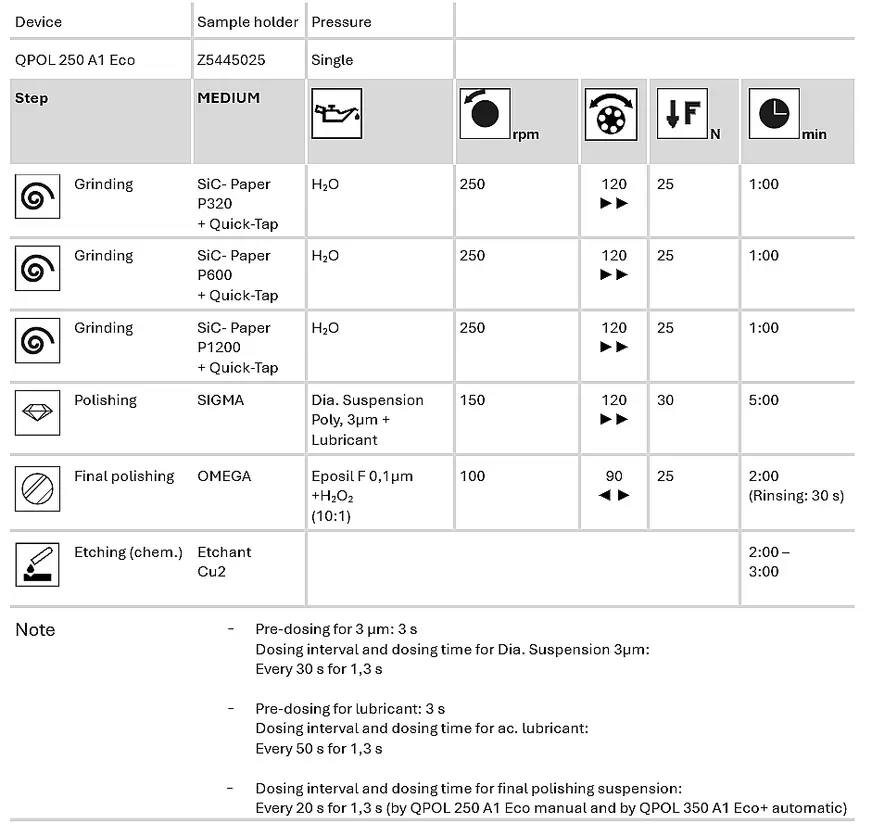

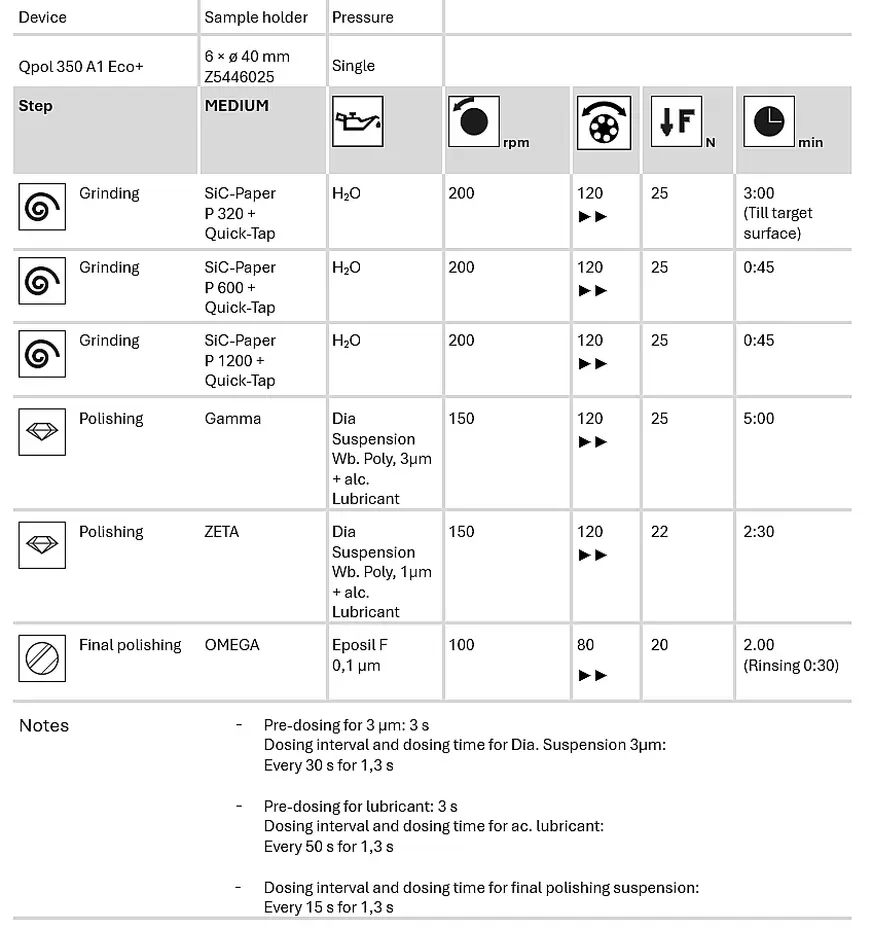

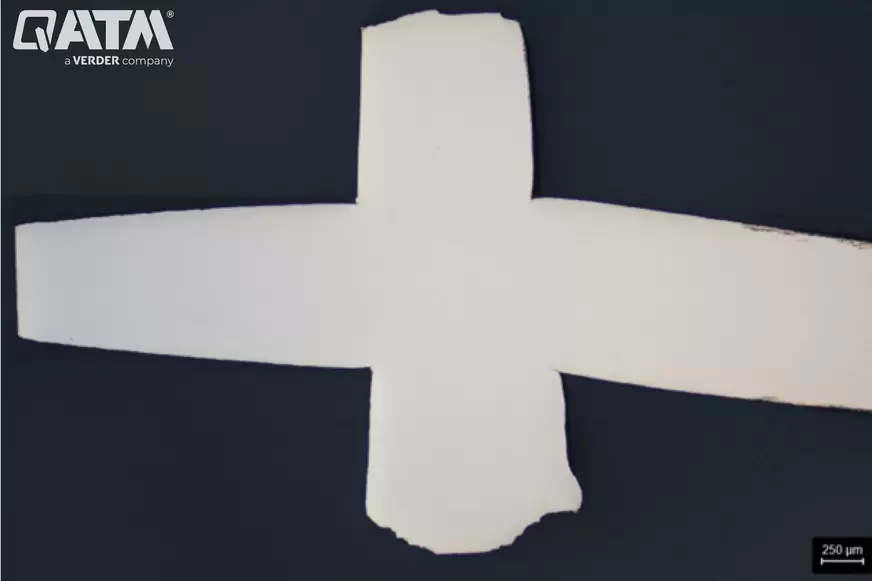

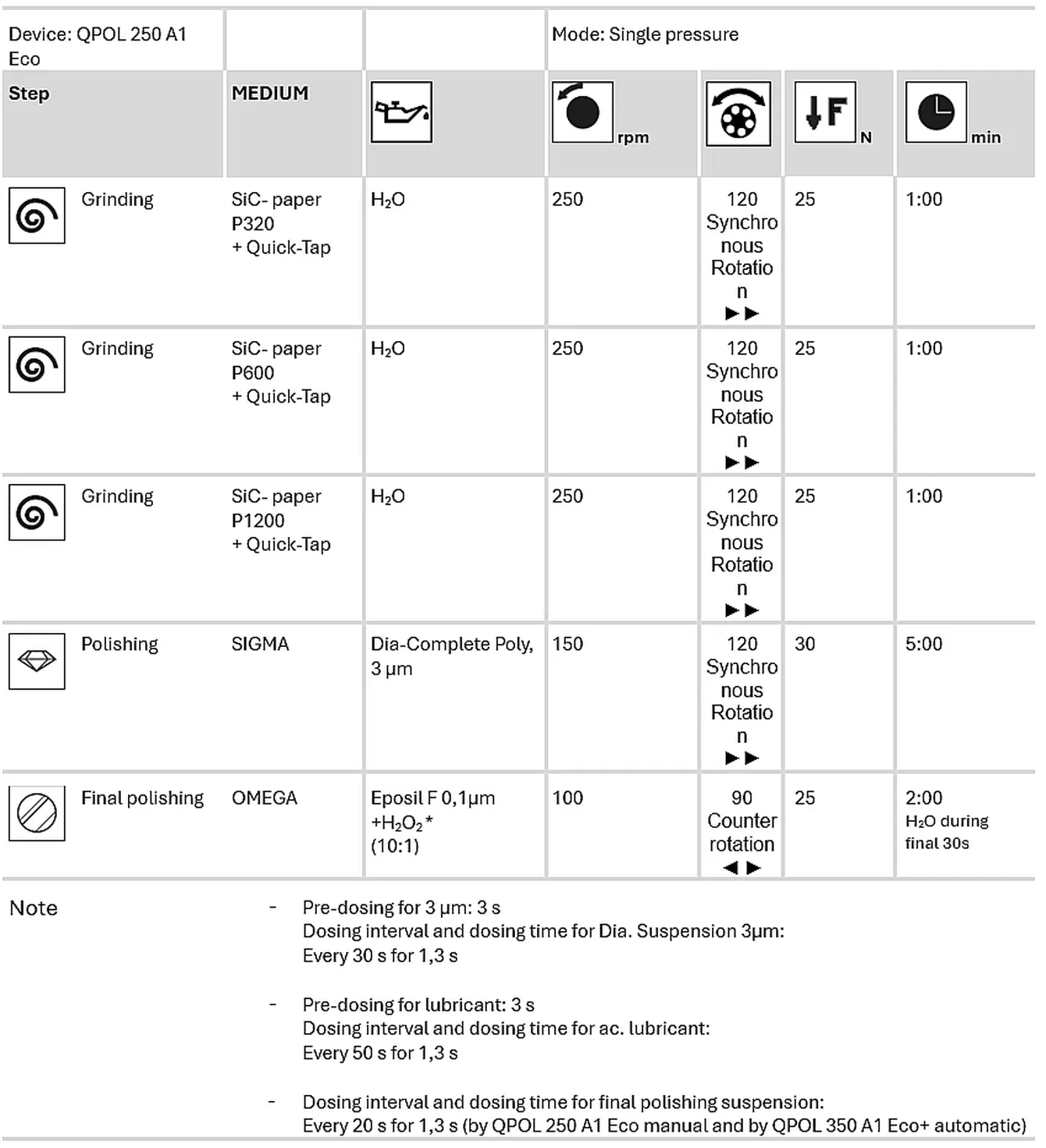

 3. Λείανση & Στίλβωση (Grinding & Polishing)

• Προκλήσεις: πλαστική παραμόρφωση, στρογγυλοποίηση ακμών, θάμπωμα κόκκων.
• Οδηγίες:
  • Έναρξη με όσο πιο λεπτό γυαλόχαρτο γίνεται → μειώνεται το βάθος βλάβης.
  • Χαρτιά SiC για ελεγχόμενη αφαίρεση υλικού, αποφυγή αλλοιώσεων.
  • Διαμαντόπαστα με λιπαντικό (DiaComplete Poly) → γρήγορη, επαναλήψιμη στίλβωση.
• Τελικό στάδιο: μίγμα 98–90% Eposil F + 2–10% H₂O₂ → τέλεια λεία επιφάνεια χωρίς παραμόρφωση.

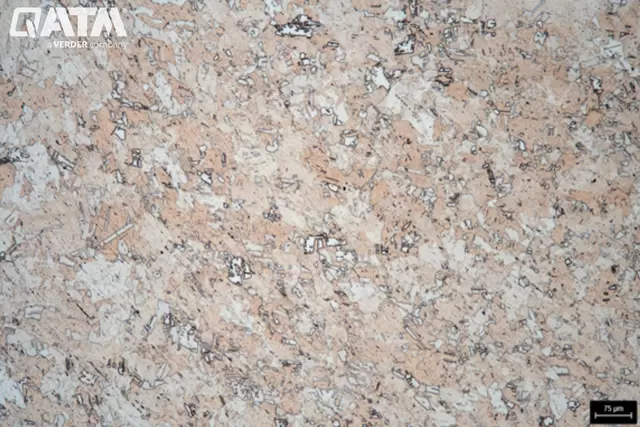

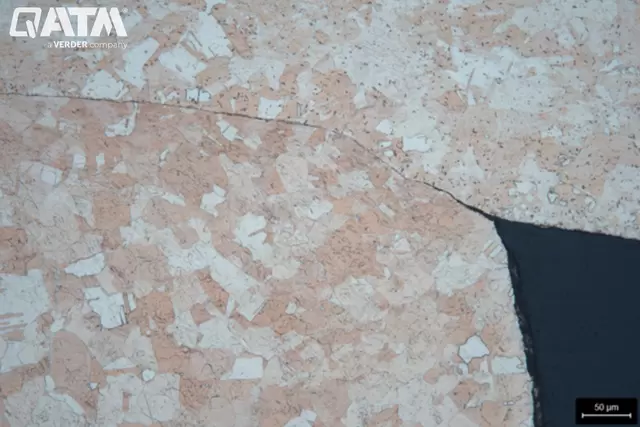

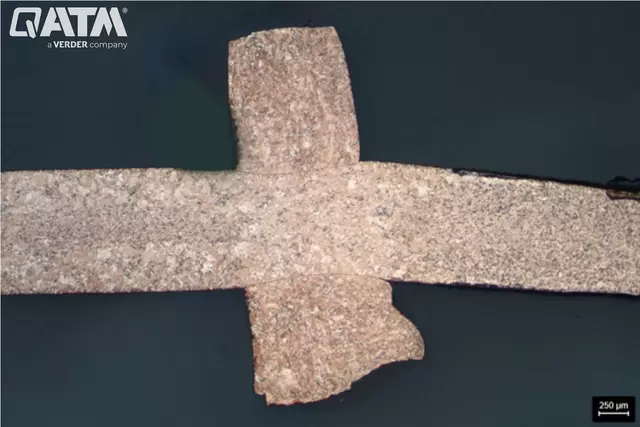

4. Προσβολή (Etching)

• Στόχος: εμφάνιση ορίων κόκκων, διδυμιών, δευτερογενών φάσεων.
• Συνηθισμένα αντιδραστήρια:

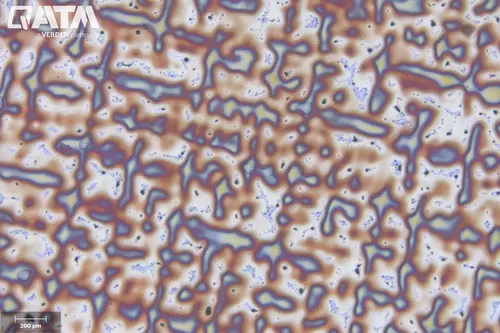

  • FeCl₃ + H₂O/αιθανόλη → μακροδομή, δενδρίτες σε ορείχαλκο & αλουμινομπρούντζο.
  • HNO₃ + H₂O → κόκκοι, ορείχαλκος.
  • (NH₄)₂S₂O₈ + H₂O → όρια κόκκων, μικροδομή.
  • HCl + FeCl₃ + H₂O → φάση βήτα σε ορείχαλκο, μπρούντζο.

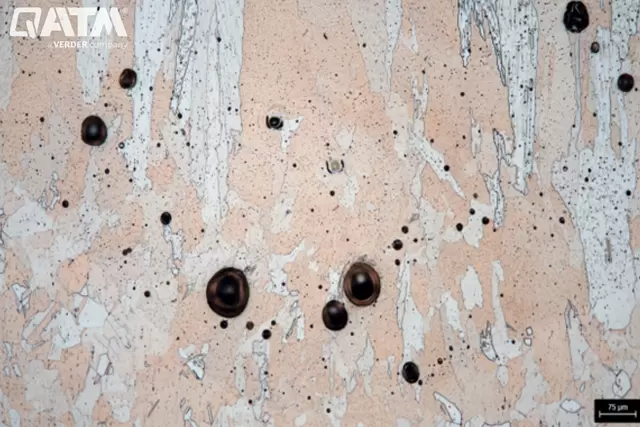

• Ιδιαίτερη προσοχή με μόλυβδο (Pb): τα αντιδραστήρια τον «τρώγουν», αφήνοντας κενά → πρέπει να φωτογραφηθεί πριν την προσβολή.

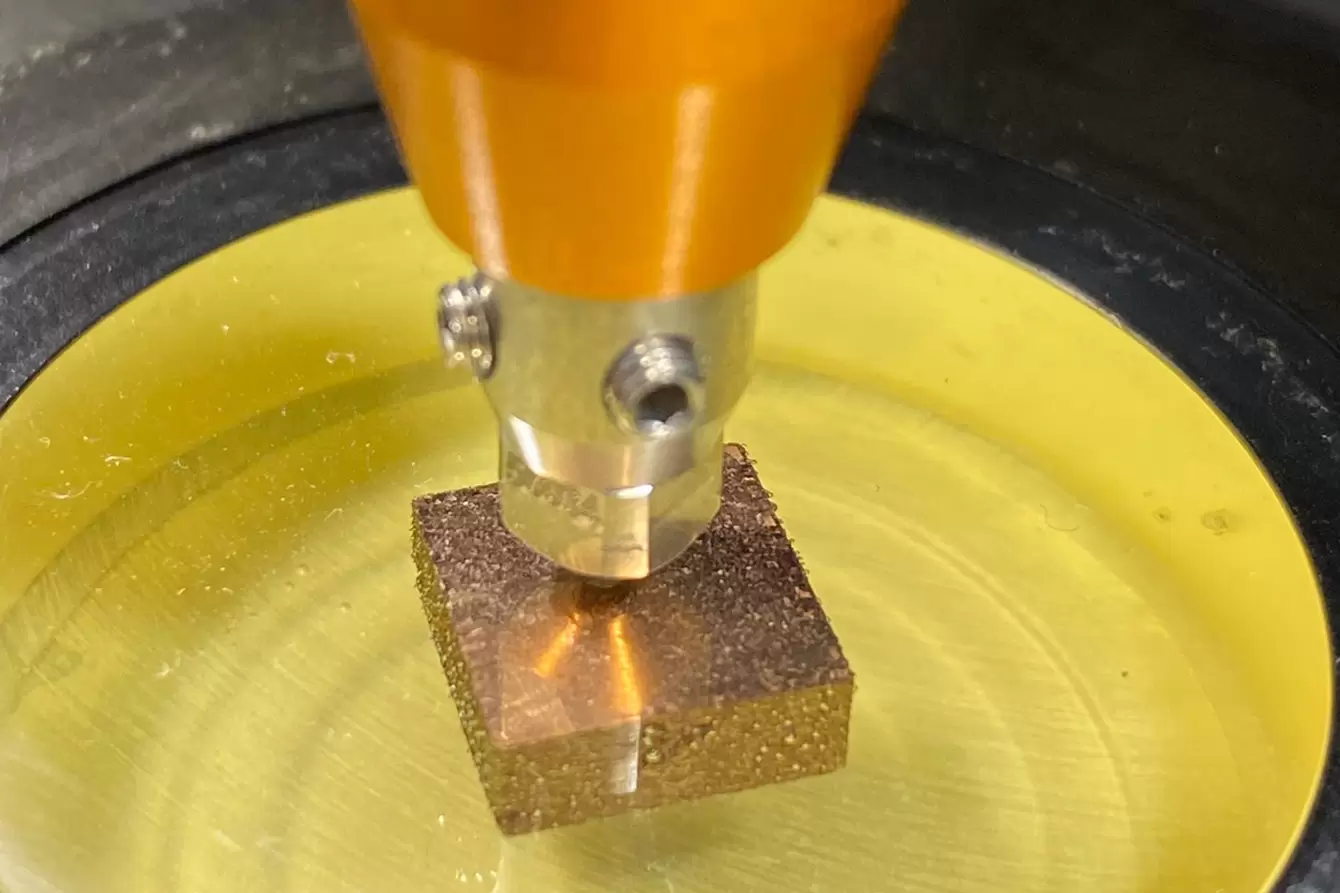

5. Δοκιμή Σκληρότητας (Hardness Testing)

• Μέθοδοι: Vickers (HV), Brinell (HB), Rockwell (HR).
• Καθαρός χαλκός: 40–150 HV.
• Κράματα χαλκού: έως 300 HV+ (ανάλογα με κράμα, κατεργασία, θερμική επεξεργασία).
• Κρίσιμη μέθοδος για ποιοτικό έλεγχο & τεκμηρίωση μηχανικών ιδιοτήτων.

Βαθύτερες Γνώσεις και Πρακτική Καθοδήγηση (In-Depth Insights)

Ο χαλκός χαρακτηρίζεται από:

• Υψηλή θερμική και ηλεκτρική αγωγιμότητα,
• Εξαιρετική αντοχή στη διάβρωση,
• Καλή μορφοποιησιμότητα και μέτρια αντοχή.

Αποτελεί ένα από τα αρχαιότερα μέταλλα της ανθρωπότητας και εξακολουθεί να είναι κρίσιμο στη σύγχρονη τεχνολογία (ηλεκτρολογικός εξοπλισμός, βιομηχανία, ενέργεια). Υπάρχουν σήμερα πάνω από 400 κράματα χαλκού, με συνεχώς νέες αναπτύξεις.

Σημαντικά κράματα:

• Ορείχαλκος (Cu-Zn),
• Μπρούντζος (Cu-Sn),
• Κράματα Cu-Ni, Cu-Al, Cu-Mn, Cu-Pb-Sn,
• Gunmetal (Cu-Sn-Zn).

Η μεταλλογραφική διερεύνηση του χαλκού και των κραμάτων του στοχεύει σε:

1. Χαρακτηρισμό μικροδομής → μέγεθος κόκκων, κατανομή φάσεων, συσχέτιση με μηχανικές/ηλεκτρικές/αντιδιαβρωτικές ιδιότητες.
2. Ταυτοποίηση φάσεων → στερεά διαλύματα, ενδιάμεσες ενώσεις, κατακρημνίσεις.

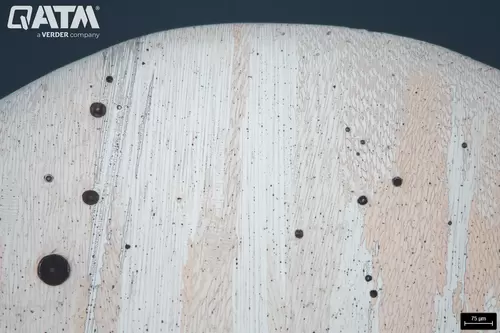

3. Έλεγχο ποιότητας → ανίχνευση πορώδους, εγκλεισμάτων, ρωγμών, ανομοιομορφιών.
4. Εκτίμηση επίδρασης κατεργασιών → χύτευση, σφυρηλάτηση, έλαση, ανόπτηση.
5. Μελέτη διάβρωσης και υποβάθμισης → μηχανισμοί, περιοχές ευαισθησίας.
6. Ανάλυση αστοχίας → αιτίες ρηγμάτωσης ή αστοχίας σε λειτουργία.
7. Έλεγχο ομοιογένειας → ομοιόμορφη κατανομή στοιχείων κράματος, ανίχνευση τυχόν διαχωρισμού.

Η μεταλλογραφία παρέχει κρίσιμα δεδομένα για βελτιστοποίηση κατεργασιών, εξασφάλιση ποιότητας και αύξηση διάρκειας ζωής εξαρτημάτων από χαλκό και τα κράματά του.

Μεταλλογραφική Προετοιμασία Χαλκού – Κοπή και Εγκιβωτισμός

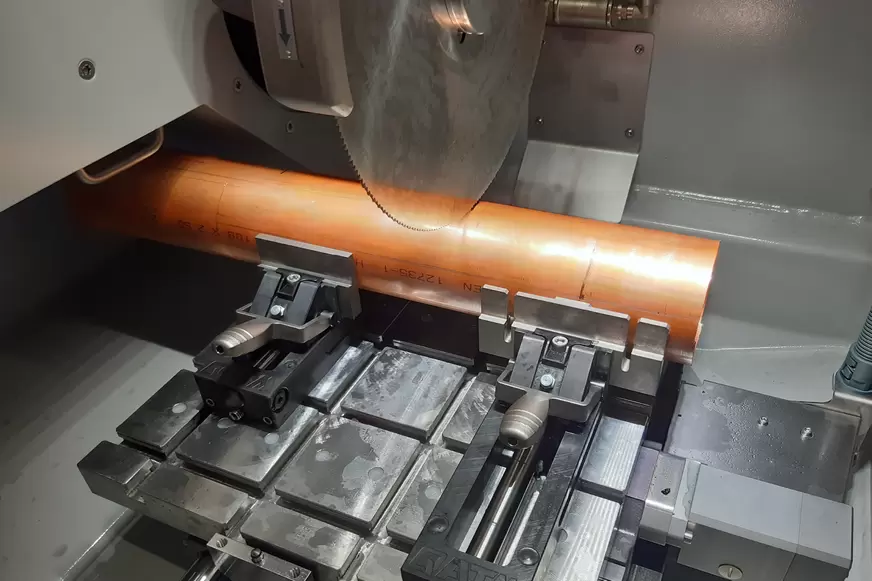

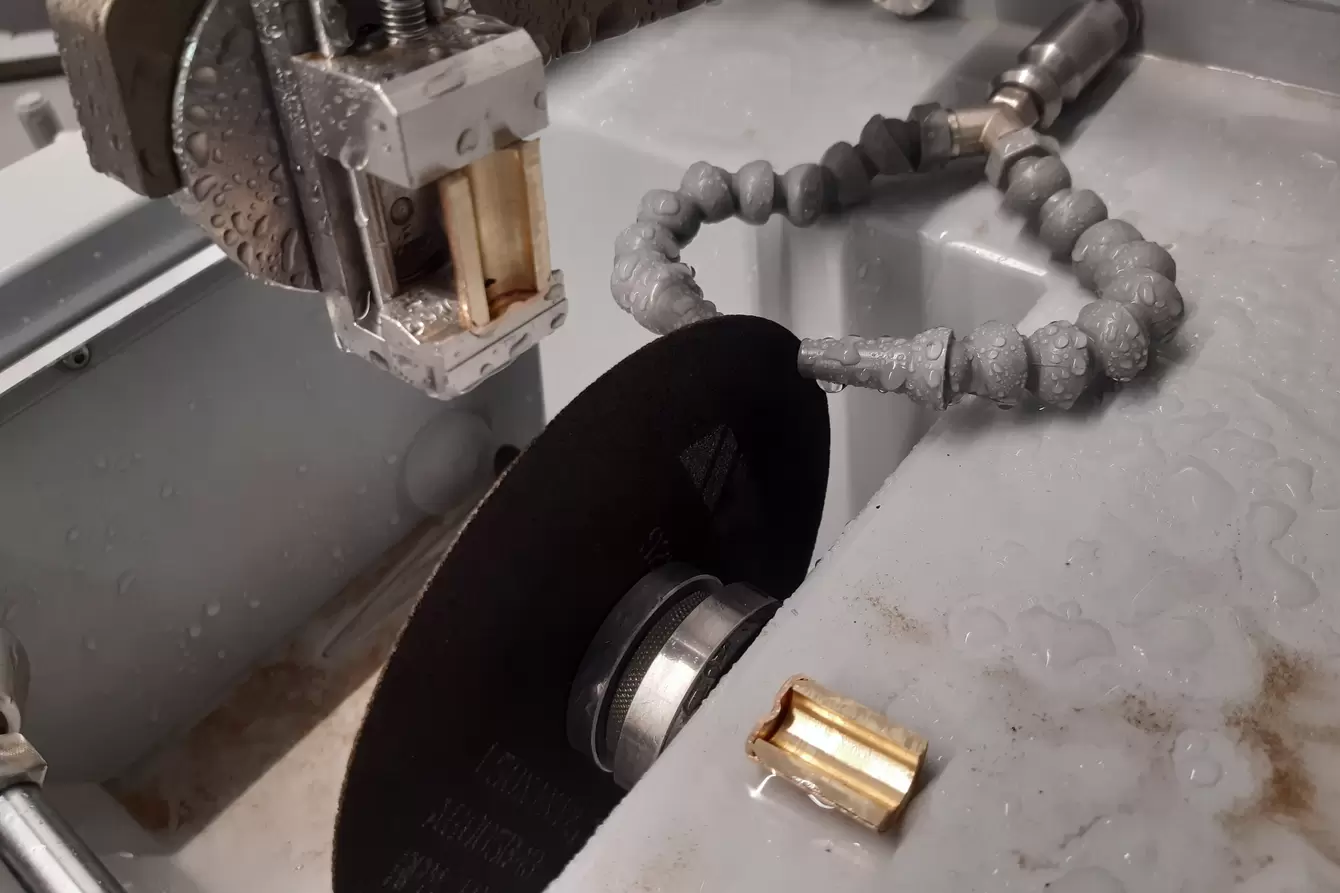

Κοπή (Cutting)

• Ο χαλκός είναι μαλακός και όλκιμος, με χαμηλή θερμοκρασία ανόπτησης (200–400 °C) → απαιτείται υγρή κοπή για να περιοριστεί η θερμότητα και η παραμόρφωση.
• Κατάλληλοι τροχοί: SiC με ρητινώδη συγκόλληση (διάμετροι 100–600 mm).
• Μηχανές κοπής ανάλογα με το μέγεθος του δείγματος:
  • QCUT 150 A / 200 A → για μικρά δείγματα (σωλήνες, λεπτά προφίλ), με δυνατότητα προγραμματισμού τροφοδοσίας.
  • QCUT 250 A → για μεσαία δείγματα (προφίλ, ράβδους).
  • QCUT 400–600 A → για μεγάλα δείγματα (χοντροί σωλήνες, βαριά εξαρτήματα), με κάθετη και οριζόντια κοπή.
• Στόχος: ελάχιστη θερμική καταπόνηση, αποφυγή μικροδομικών αλλοιώσεων.

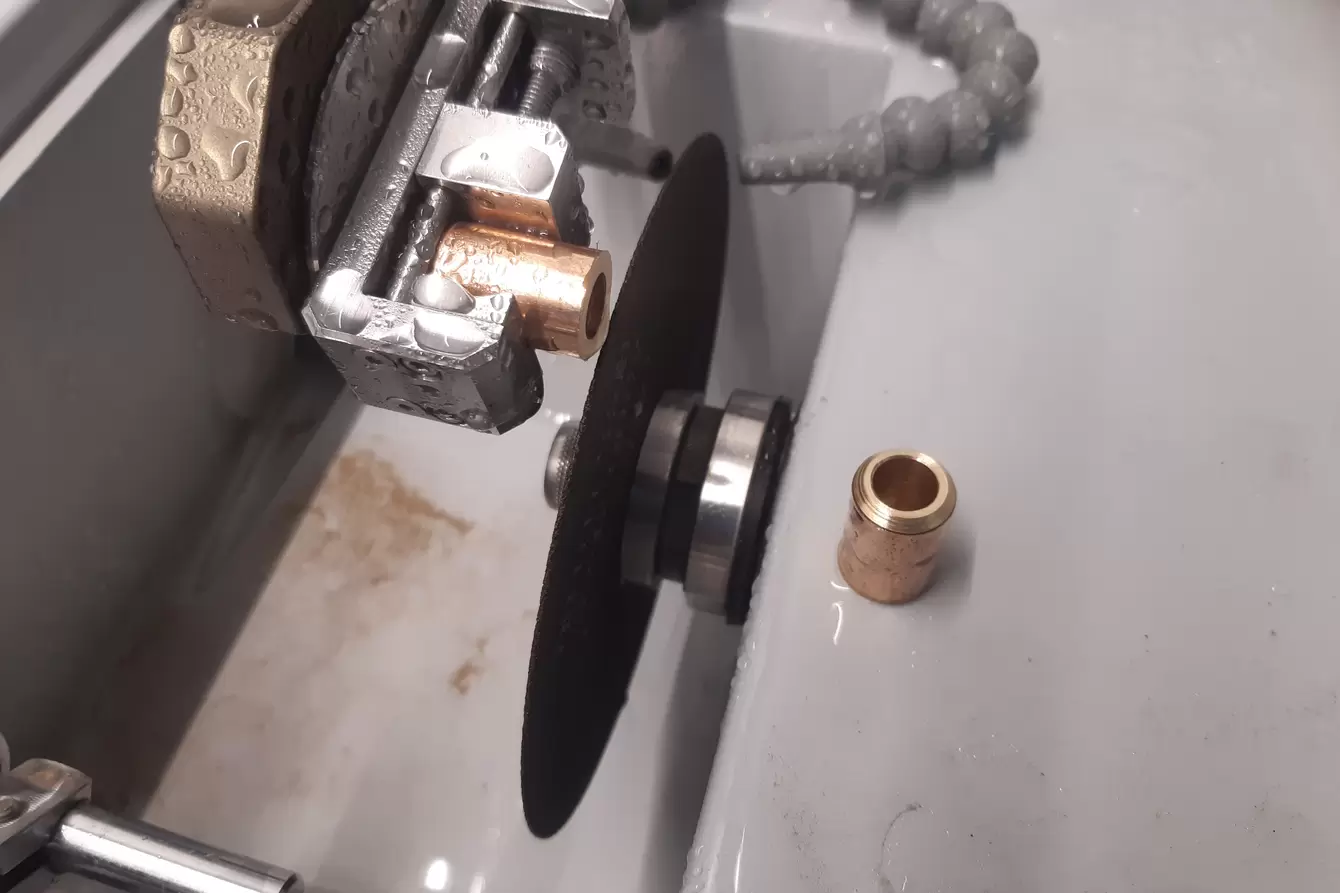

QCUT 150 A – Μικρά δείγματα

Μέθοδος κοπής: Κατακόρυφη κοπή (Y-axis)
Παράμετροι:

• Ταχύτητα πρόωσης: 0,1 mm/s
• Pulse: χωρίς
• Στροφές: 2500 rpm

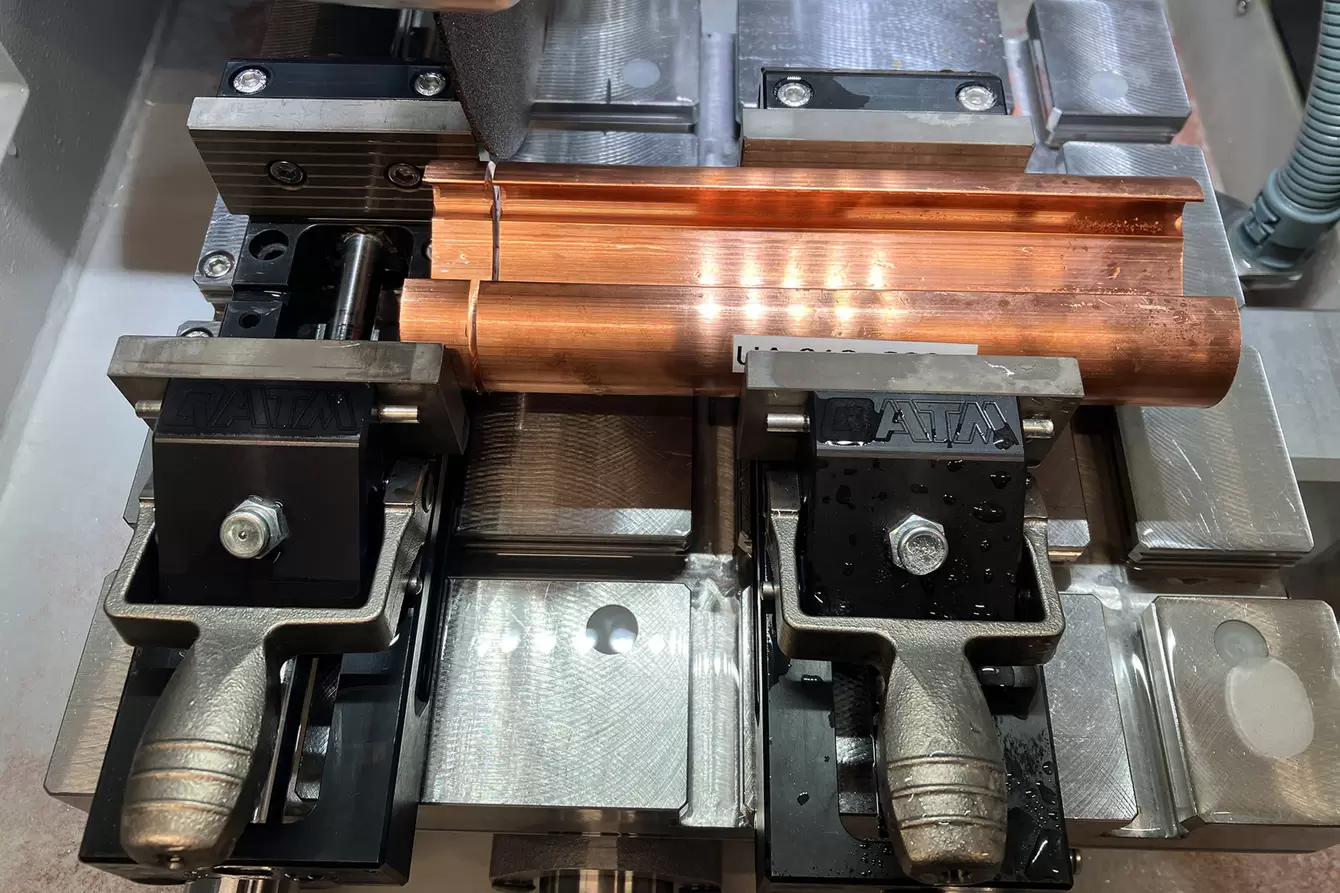

QCUT 250 A – Μεσαία δείγματα

Μέθοδος κοπής: Κατακόρυφη κοπή (Y-axis)
Παράμετροι:

• Ταχύτητα πρόωσης: 0,7 mm/s
• Pulse: +0.2 / -0.2 mm
• Στροφές: 3015 rpm

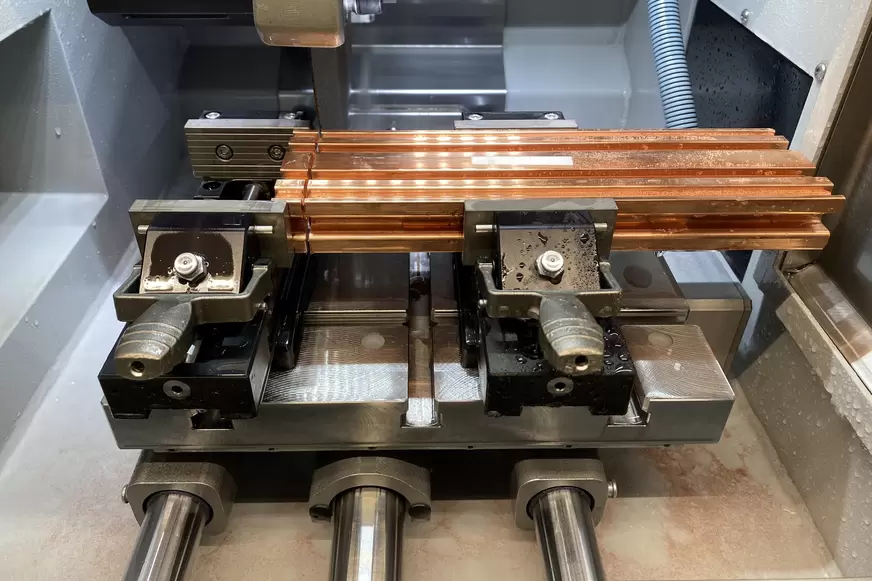

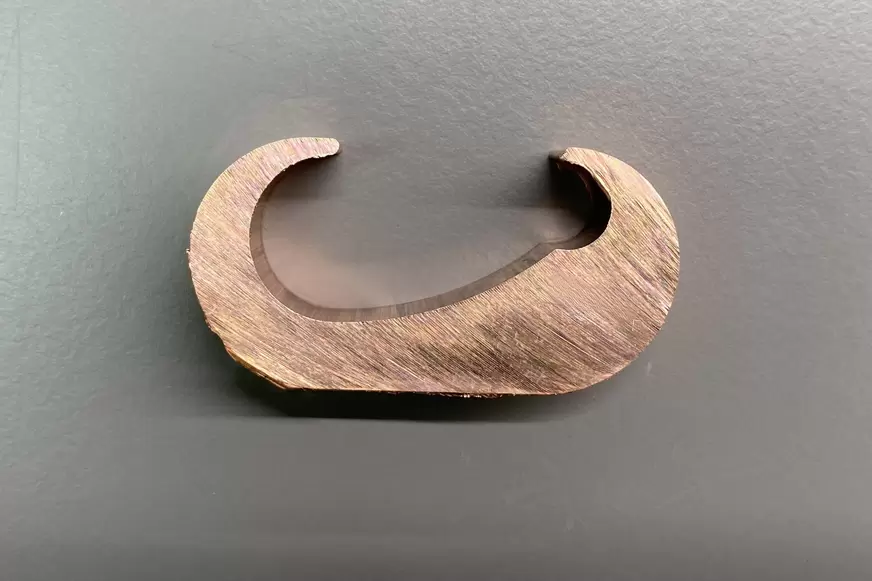

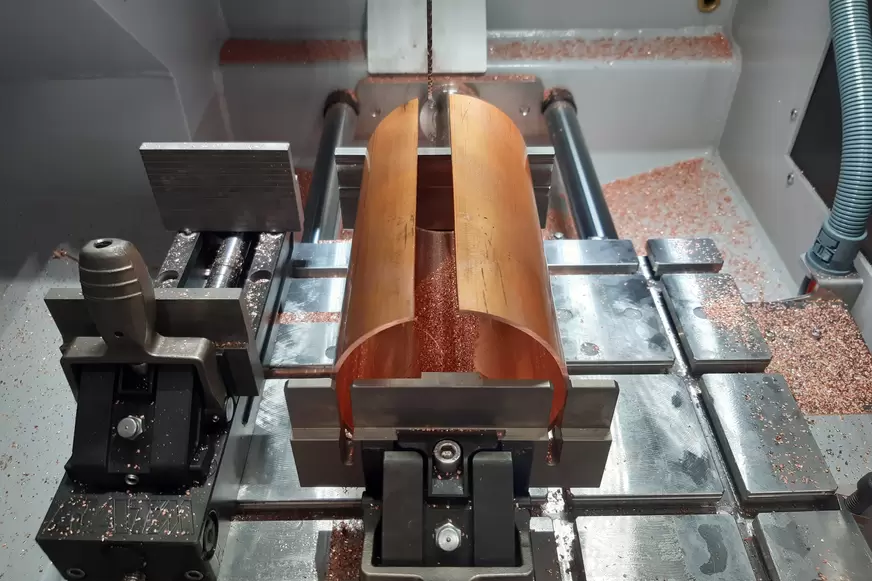

QCUT 400 A – Μεγάλα δείγματα

Μέθοδος κοπής:

• Εγκάρσια: Κατακόρυφη κοπή (Y-axis)
• Διαμήκης: Οριζόντια κοπή (X-axis)

Παράμετροι:

• Εγκάρσια πρόωση: 5,0 – 20,0 mm/s
• Διαμήκης πρόωση: 5,0 – 10,0 mm/s
• Pulse: χωρίς
• Στροφές: 1000 rpm

Εγκιβωτισμός (Mounting)

Ο εγκιβωτισμός είναι απαραίτητος όταν:

• Το δείγμα είναι μικρό, εύθραυστο, πορώδες ή δύσκολο στο χειρισμό.
• Συνδυάζονται πολλά κομμάτια σε ένα δείγμα.
• Πρέπει να διατηρηθούν ευαίσθητα επιφανειακά στρώματα (π.χ. επιστρώσεις, οξειδώσεις).
• Απαιτείται σταθερό σχήμα για περαιτέρω κατεργασία (λείανση, στίλβωση).

Μέθοδοι εγκιβωτισμού:

1. Ψυχρός εγκιβωτισμός (Cold Mounting)
   • Υλικά: ρητίνες (π.χ. KEM 20, μίξη 2:1).
   • Χρόνος πήξης: ~15 λεπτά.
   • Εξοπλισμός: κύπελλο μίξης, καλούπι, δοχείο πίεσης → αποφυγή φυσαλίδων.
   • Συχνά προτιμάται λόγω χαμηλής θερμικής καταπόνησης.
2. UV εγκιβωτισμός (UV Mounting)
   • Υλικό: UV 50, χρόνος σκλήρυνσης ~1:30 λεπτό.
   • Χρησιμοποιείται σε καλούπια PP.
   • Γρήγορη διαδικασία, κατάλληλη για μικρά δείγματα.
3. Θερμός εγκιβωτισμός (Hot Mounting)
   • Σπάνια για χαλκό, γιατί θερμοκρασίες >190 °C μπορούν να αλλοιώσουν τη μικροδομή (ανόπτηση).
   • Αν χρησιμοποιηθεί, απαιτείται αυστηρός έλεγχος θερμοκρασίας.

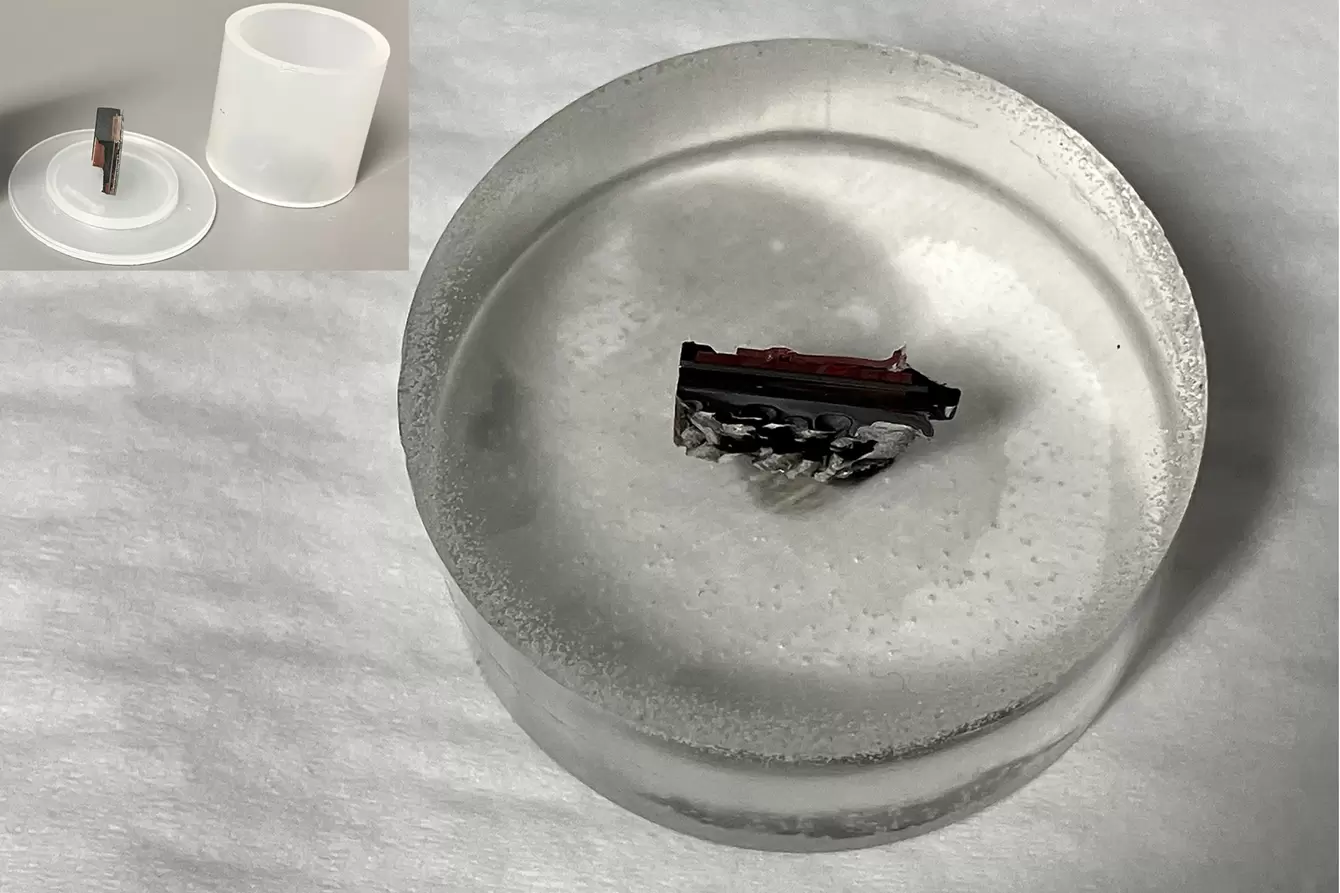

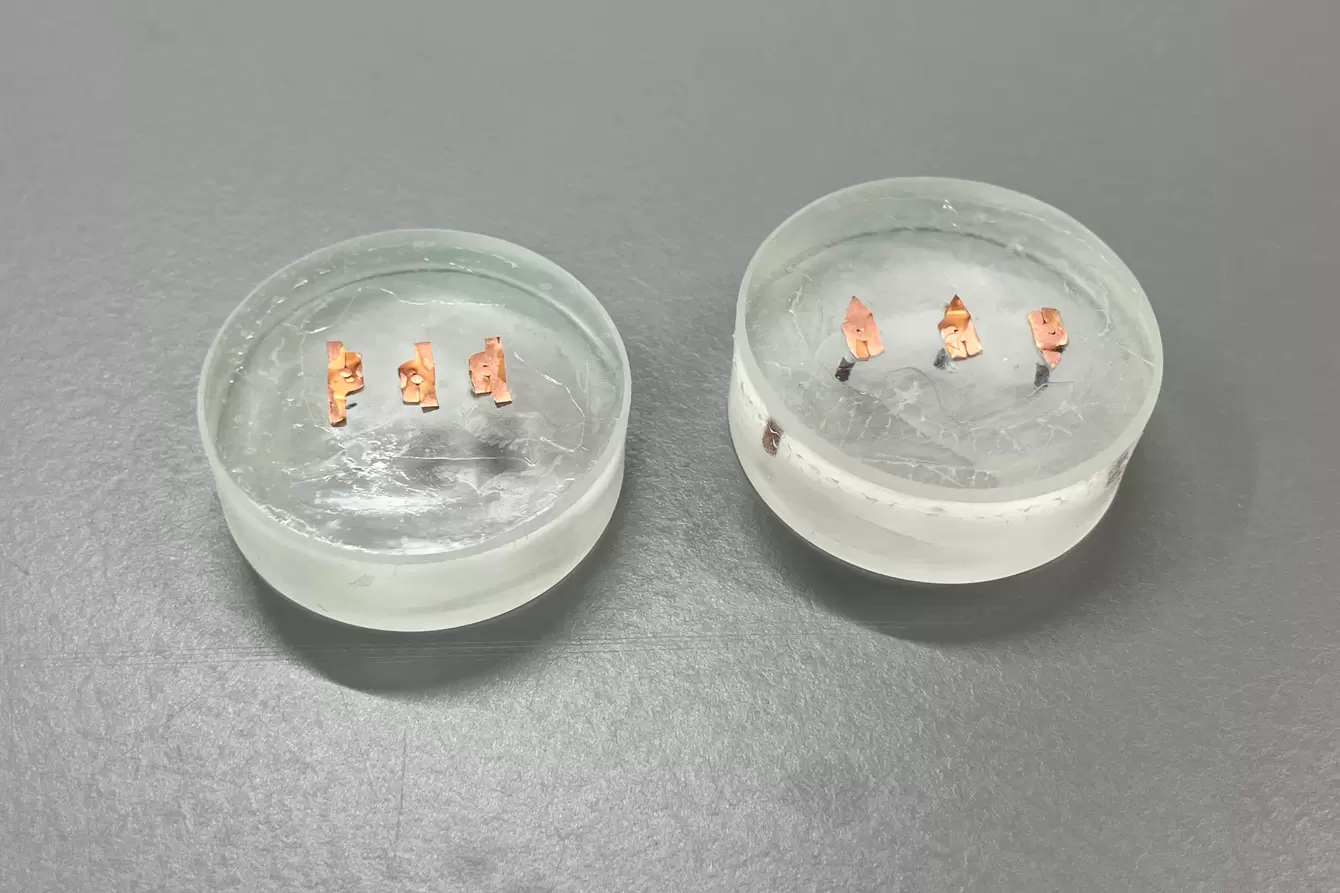

UV Mounting

Σημειώσεις:

1. Το δείγμα καλύπτεται με UV 50 και τοποθετείται στο QMOUNT για 1:30 λεπτά.
2. Έπειτα μπαίνει ξανά σε καλούπι PP, γεμίζει με UV 50, και τοποθετείται ξανά στο QMOUNT για 1:30 λεπτά.

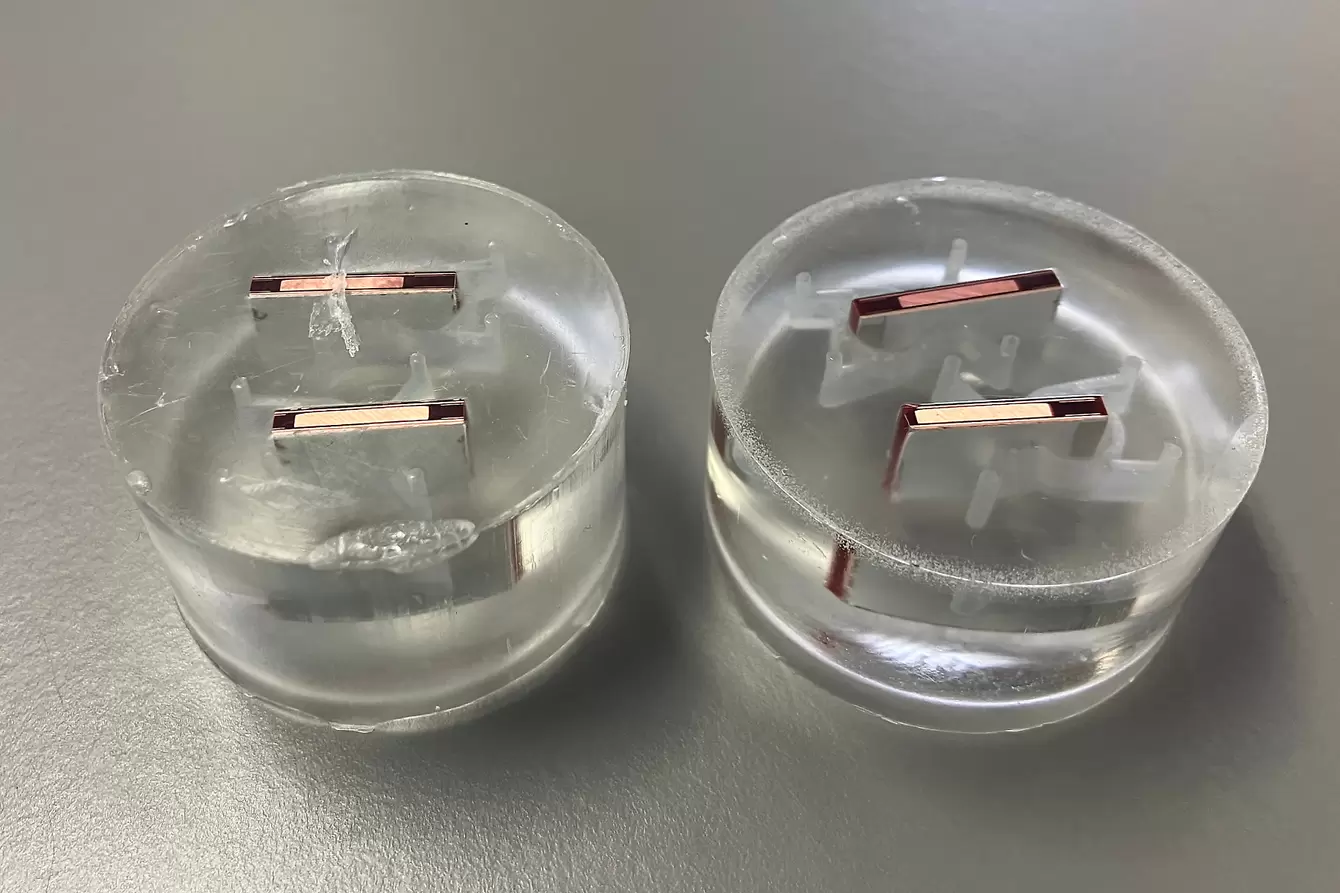

Cold Mounting

Σημειώσεις:

• Για αποφυγή φυσαλίδων χρησιμοποιείται δοχείο πίεσης.
• Το δείγμα πρέπει να στερεωθεί (π.χ. με κόλλα ή clips) ώστε να μη γείρει/επιπλέει.

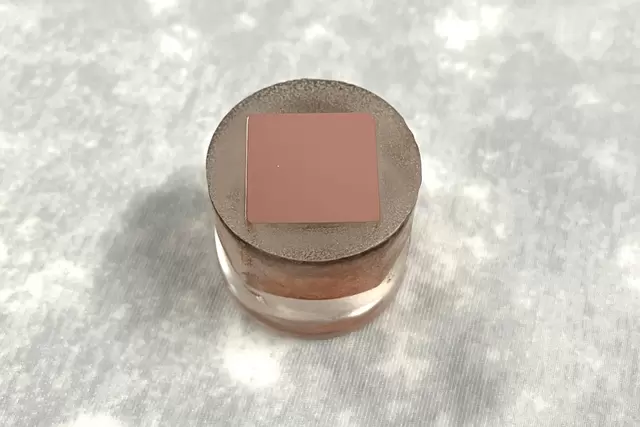

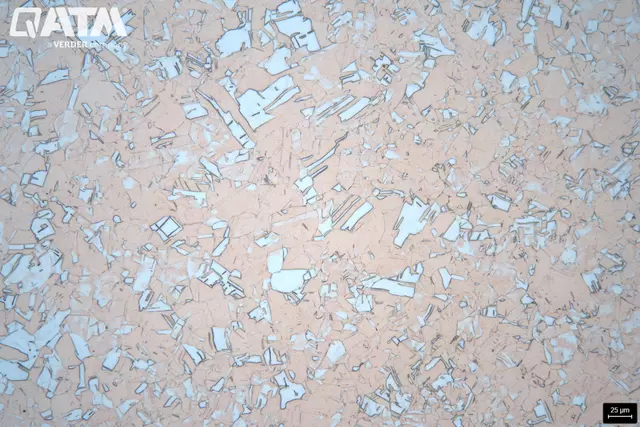

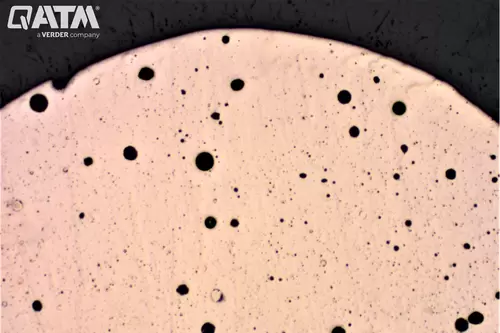

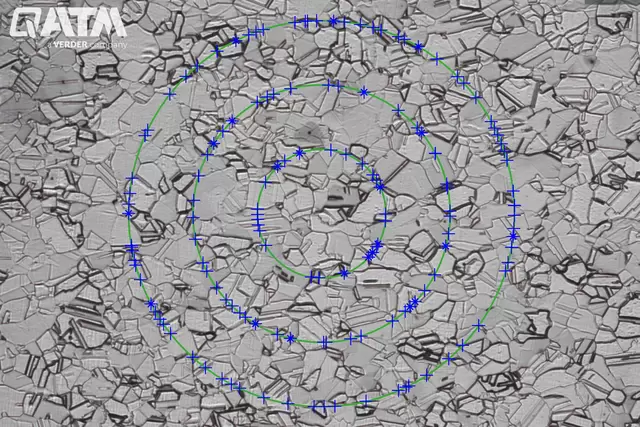

Καθαρός Χαλκός (Pure Copper)

Ο καθαρός χαλκός είναι μέταλλο με χρώμα βαθύ κόκκινο (claret), συχνά αποκαλείται ερυθρός χαλκός ή απλά χαλκός. Έχει πυκνότητα 8,92 g/cm³ και κατατάσσεται στα βαρέα μη σιδηρούχα μέταλλα.

Χαρακτηρίζεται από:

• Εξαιρετική ηλεκτρική και θερμική αγωγιμότητα, γι’ αυτό χρησιμοποιείται ευρέως στην ηλεκτρολογική βιομηχανία (πηνία, καλώδια, αγωγοί για γεννήτριες και μετασχηματιστές).
• Καλή αντοχή στη διάβρωση: σε υγρό περιβάλλον σχηματίζει πράσινη προστατευτική πατίνα (αλκαλικό ανθρακικό χαλκό), η οποία λειτουργεί ως φραγμός στη διάβρωση.
• Χαμηλή σκληρότητα και αντοχή, αλλά υψηλή ολκιμότητα, γεγονός που τον καθιστά εύκολα κατεργάσιμο με μεθόδους εν ψυχρώ και εν θερμώ σε μορφές όπως φύλλα, ταινίες, σύρματα και σωλήνες.

Κατηγορίες καθαρότητας

Ο καθαρός χαλκός σημειώνεται με το χημικό σύμβολο Cu και έναν αριθμό:

• Cu-1 = καθαρότητα 99,95%
• Cu-2 = καθαρότητα 99,90%

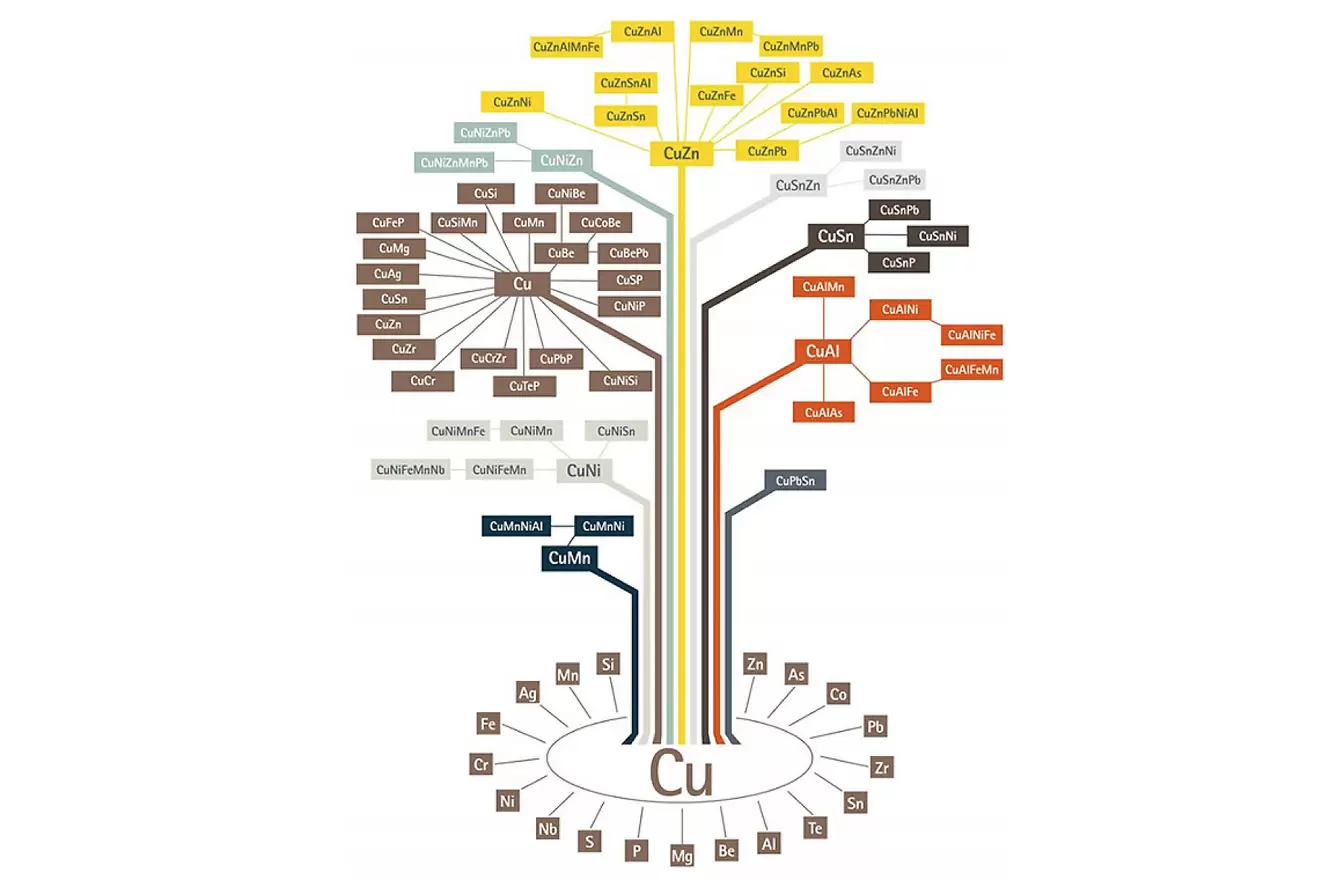

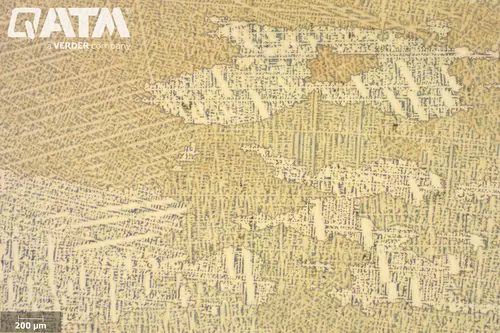

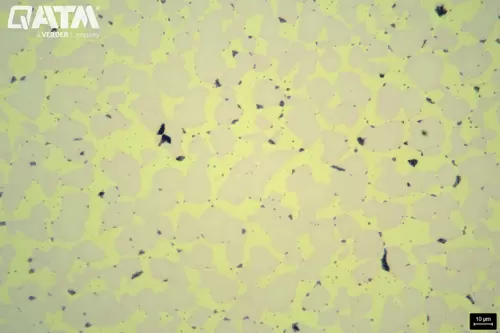

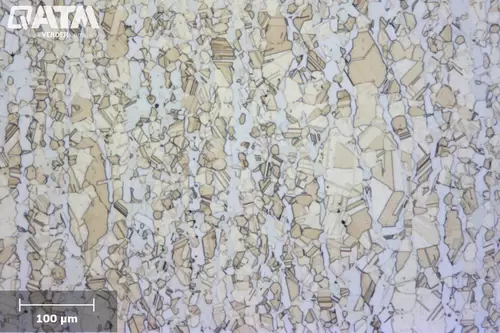

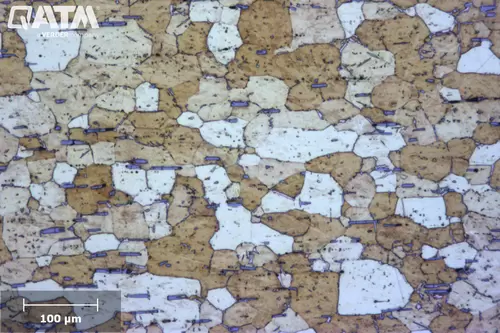

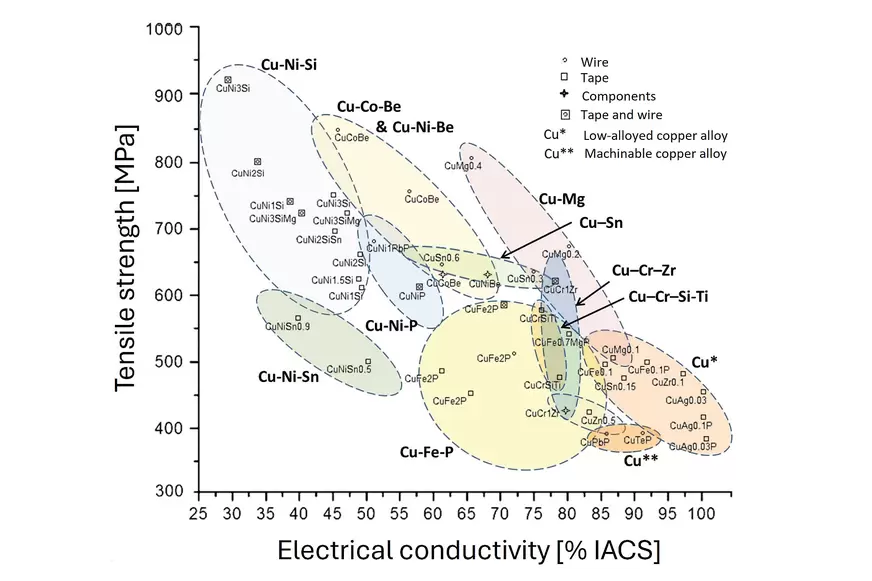

Κράματα Χαλκού (Copper Alloys)

Οι ιδιότητες του καθαρού χαλκού δεν επαρκούν για πολλές εφαρμογές. Η προσθήκη κραματικών στοιχείων:

• Αυξάνει σημαντικά αντοχή, ανθεκτικότητα στη διάβρωση, ιδιότητες φθοράς, κατεργασιμότητα.
• Μπορεί να αλλάξει και το χρώμα (π.χ. με Ni, Sn, Zn).

Ο Χαλκός σε Ηλεκτρονικά Εξαρτήματα

Ο χαλκός παίζει καθοριστικό ρόλο στα ηλεκτρονικά εξαρτήματα λόγω:

• της εξαιρετικής ηλεκτρικής αγωγιμότητας,
• της υψηλής θερμικής αγωγιμότητας,
• και της ευπλαστότητάς του.

Χρησιμοποιείται κυρίως σε:

• καλωδιώσεις,
• πλακέτες τυπωμένων κυκλωμάτων (PCB),
• συνδέσμους,
• ακροδέκτες ολοκληρωμένων κυκλωμάτων.

Ο χαλκός εξασφαλίζει:

• αποτελεσματική μεταφορά ηλεκτρικών σημάτων,
• αποβολή θερμότητας,
• μικρότερες ενεργειακές απώλειες λόγω χαμηλής αντίστασης,
• μεγαλύτερη αξιοπιστία και διάρκεια ζωής των ηλεκτρονικών συσκευών.

Καθώς η τεχνολογία εξελίσσεται και τα εξαρτήματα μικραίνουν, ο χαλκός παραμένει βασικό υλικό που υποστηρίζει την απόδοση και την καινοτομία.

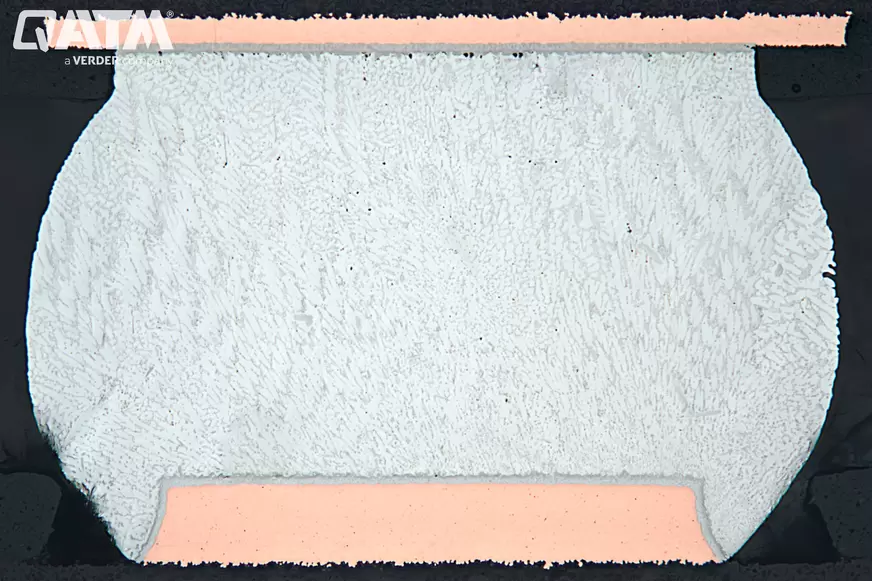

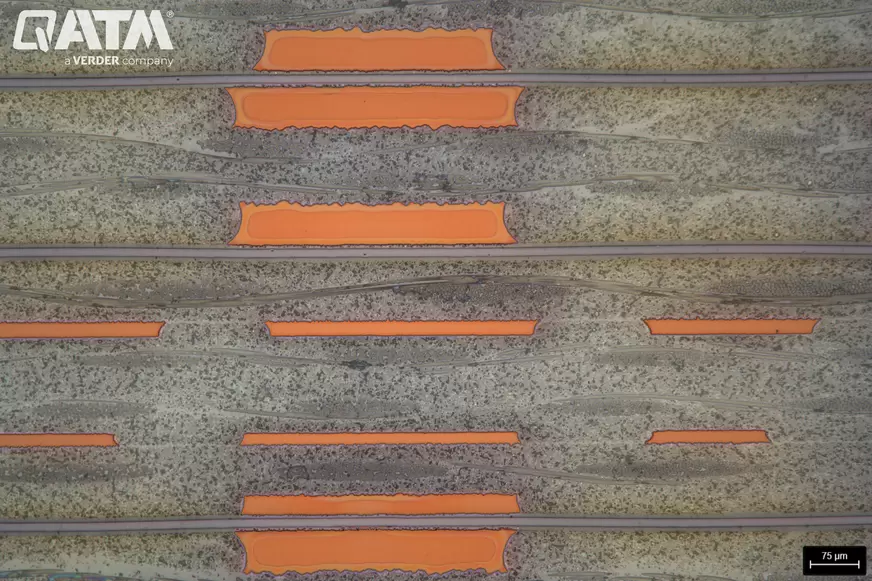

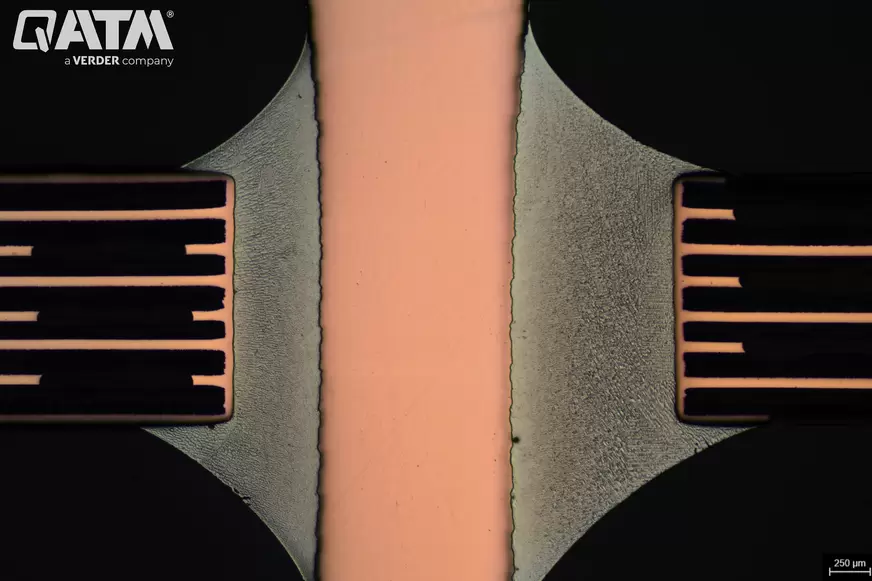

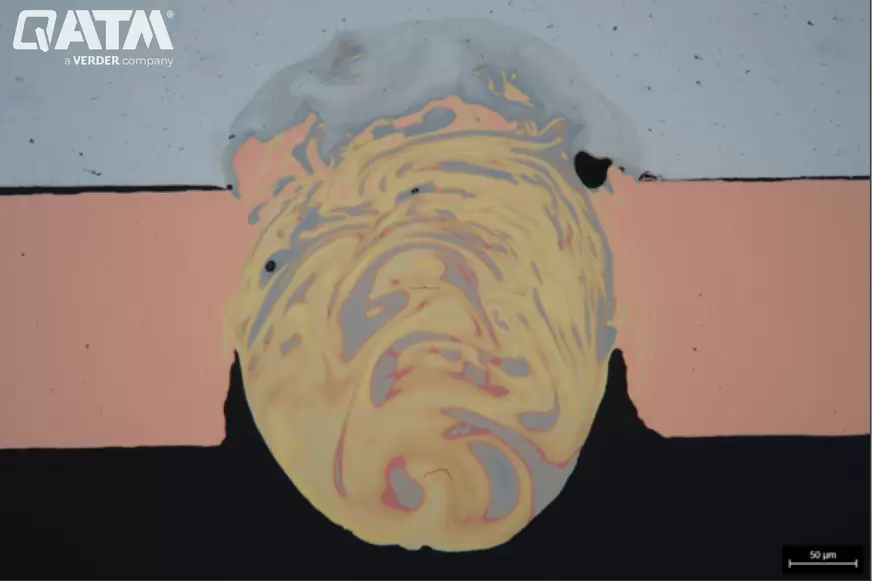

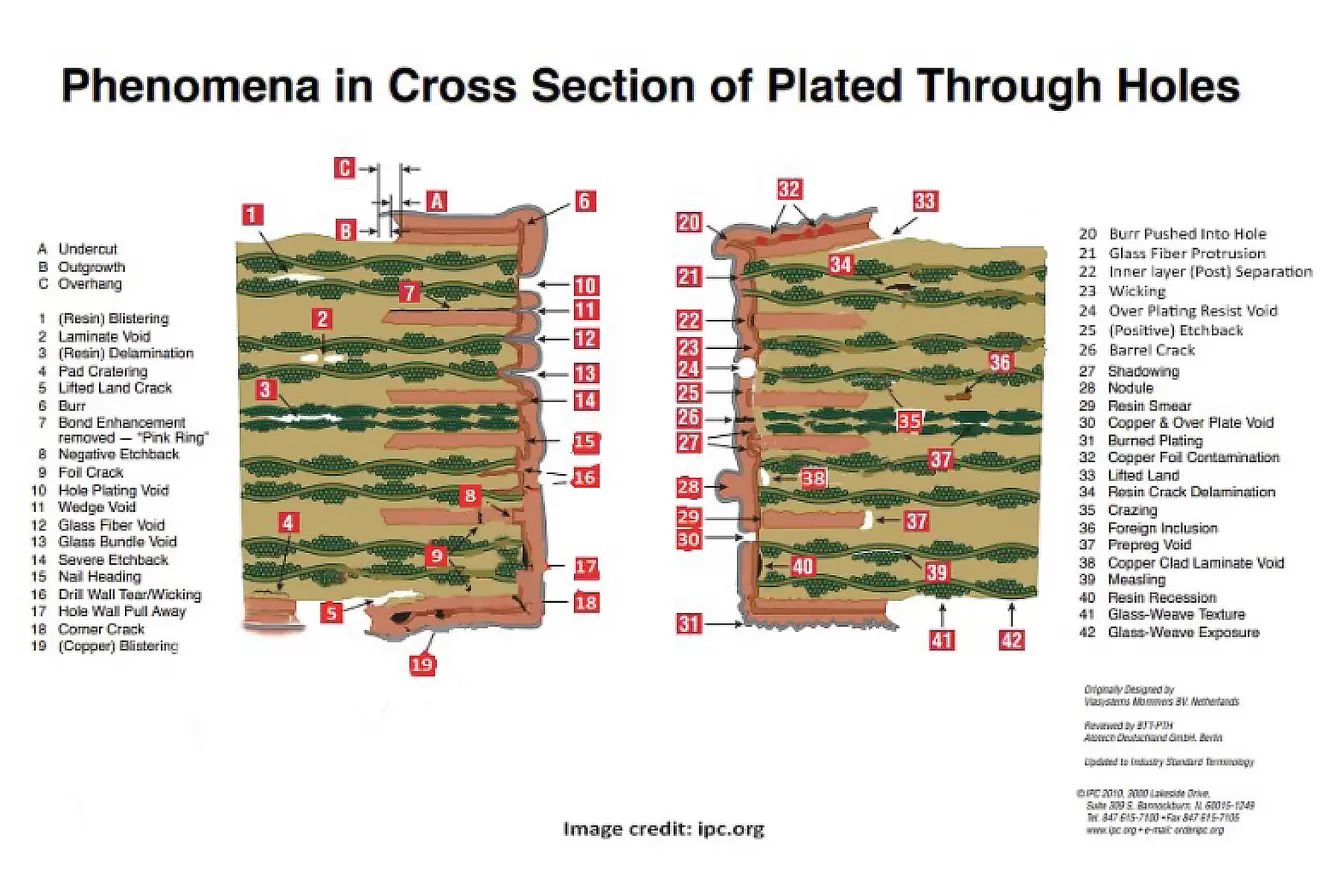

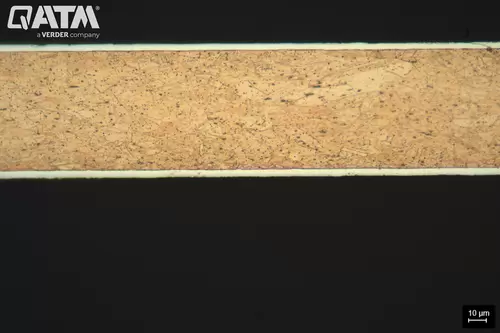

Μεταλλογραφική Προετοιμασία Ηλεκτρονικών Εξαρτημάτων

Υπάρχουν δύο βασικοί στόχοι:

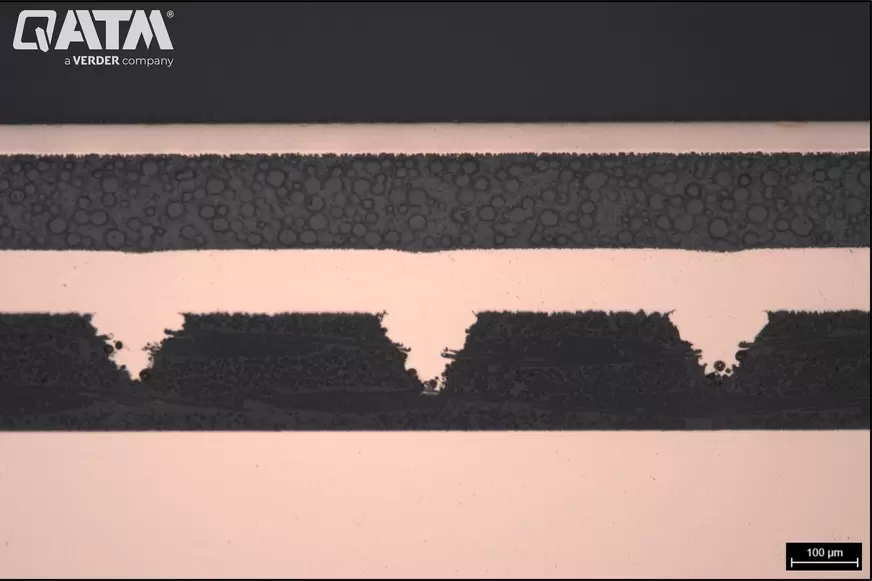

1. Εντοπισμός πιθανών ελαττωμάτων σε PCB (πλακέτες τυπωμένων κυκλωμάτων).

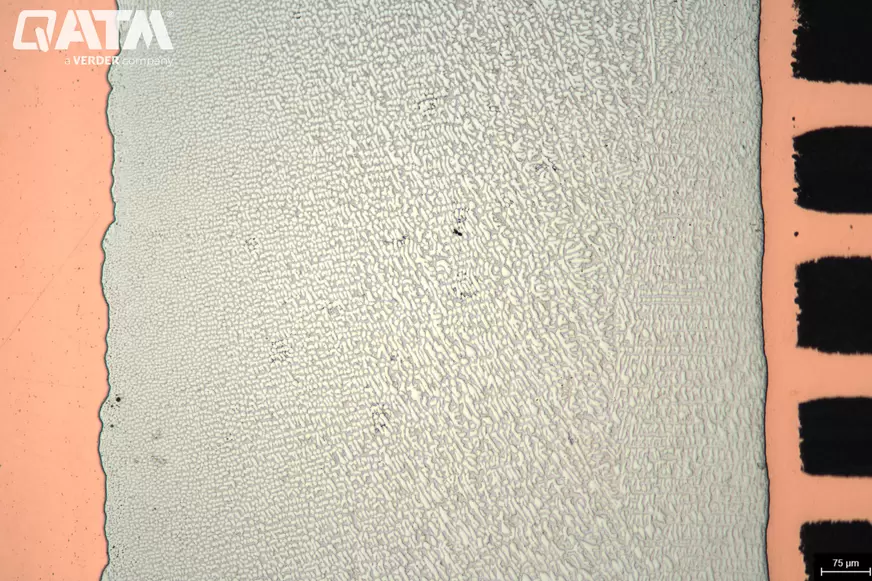

2. Έλεγχος των συγκολλήσεων, της μικροδομής μεμονωμένων εξαρτημάτων και της συνδεσιμότητας μεταξύ τους στα διάφορα στάδια παραγωγής.

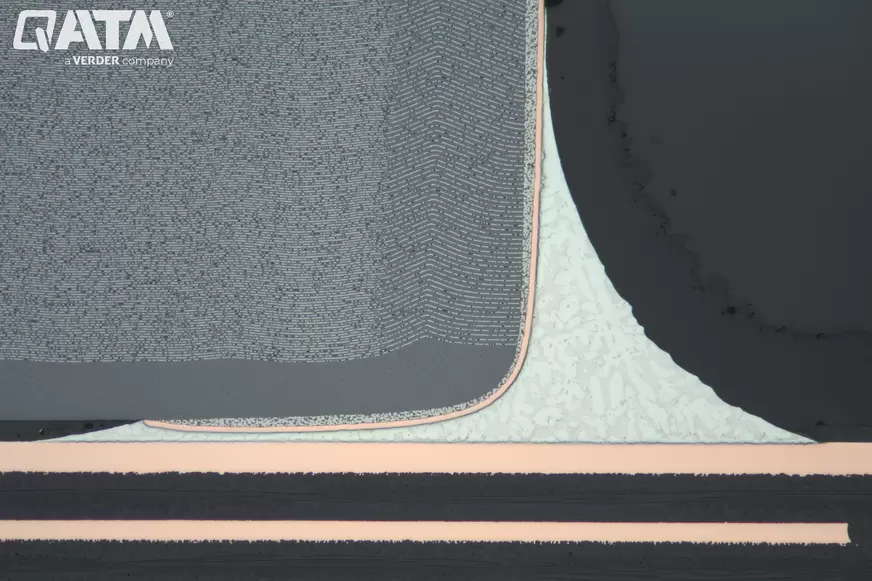

Δόνηση στην τελική λείανση (Vibration Polishing)

Η απλή τελική στίλβωση δεν είναι πάντα αρκετή για την αποφυγή παραμορφώσεων και γραμμών. Σε αυτές τις περιπτώσεις εφαρμόζεται η ειδική τεχνική δόνησης:

• Προσφέρει επιφάνεια λεία χωρίς παραμορφώσεις.
• Ο μηχανισμός δόνησης μεταδίδει την ενέργεια με ελεγχόμενο τρόπο.
• Αποτρέπει αλλοίωση της μικροδομής από στρώματα παραμόρφωσης.

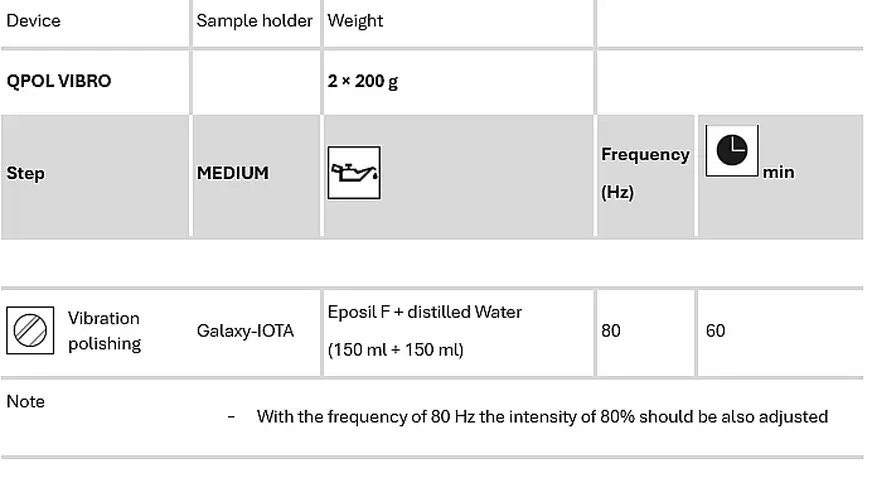

Χρησιμοποιείται συσκευή Qpol Vibro για σχεδόν μηδενική παραμόρφωση.

FAQ – Μεταλλογραφική Προετοιμασία Χαλκού και Κραμάτων

1. Γιατί ο χαλκός απαιτεί ιδιαίτερη προσοχή στην προετοιμασία;
Ο χαλκός είναι μαλακός και όλκιμος → παρουσιάζει εύκολα επιφανειακή παραμόρφωση και «άπλωμα» (smearing). Η υψηλή θερμική αγωγιμότητα δυσκολεύει τον έλεγχο της θερμότητας στην κοπή.

2. Τι διαφορά έχουν τα κράματα χαλκού από τον καθαρό χαλκό στη μεταλλογραφία;

• Είναι γενικά σκληρότερα.
• Περιέχουν περισσότερες φάσεις και διαφορετικές δομές κόκκων.
• Π.χ. ορείχαλκος και μπρούντζος χρειάζονται αντιδραστήρια που αναδεικνύουν φάσεις.
• Μερικά κράματα παρουσιάζουν ανομοιόμορφη προσβολή ή εκλεκτική διάβρωση.

3. Πώς μειώνεται το “άπλωμα” (smearing) κατά τη λείανση/στίλβωση;

• Φρέσκοι, κοφτεροί λειαντικοί κόκκοι.
• Χαμηλή έως μέτρια πίεση.
• Σύντομοι κύκλοι στίλβωσης.
• Καθαρισμός μεταξύ των σταδίων + σωστή παροχή λιπαντικού.

4. Ποιος είναι ο καλύτερος τρόπος αποκάλυψης δομής κόκκων;

• Στίλβωση μέχρι καθρέπτη.
• Σύντομη προσβολή με χλωριούχο σίδηρο (FeCl₃) ή υπερθειικό αμμώνιο.
• Προσεκτικός χρόνος προσβολής και παρατήρηση σε φωτεινό πεδίο.

5. Ποιος δίσκος κοπής είναι κατάλληλος για τον χαλκό;

• Δίσκος καρβιδίου (resin bond) του πυριτίου (SiC), π.χ. QATM NF-A.
• Ειδικά για μαλακά μη σιδηρούχα μέταλλα ≤300 HV.
• Ελαχιστοποιεί παραμόρφωση και smearing.

6. Μπορεί να διαβρωθεί ο χαλκός κατά την προετοιμασία;
Ναι. Αν μείνει υγρός ή εκτεθεί στον αέρα → διαβρώνεται.
Ξέπλυμα με αιθανόλη + στέγνωμα με ζεστό αέρα.
Όπου γίνεται, χρήση λιπαντικών χωρίς νερό.

7. Αν μετά την τελική λείανση φαίνονται ακόμη γραμμές από το στάδιο των 3 μm, τι κάνω;

• Καθαρισμός υφασμάτων λείανσης με βούρτσα + τρεχούμενο νερό.
• Επαναληπτικό ξέπλυμα δείγματος και βάσης.
• Επανάληψη τελικής λείανσης → αποφυγή επιμόλυνσης.

8. Ποιες μηχανές λείανσης/στίλβωσης είναι κατάλληλες;

• Ο χαλκός και τα κράματά του δύσκολα προετοιμάζονται χειρωνακτικά (προβλήματα με κλίσεις δείγματος, ανομοιόμορφη αφαίρεση υλικού).
• Συνιστώνται ημιαυτόματες ή αυτόματες μηχανές π.χ. QATM Qpol ή Saphir series για επαναληψιμότητα και σταθερά επίπεδες επιφάνειες.
