Τα σωματίδια οξειδίου μετάλλου λιθίου υποβάλλονται σε μεταλλογραφική προετοιμασία και εξετάζονται με μικροσκοπία φωτός και ηλεκτρονική μικροσκοπία σάρωσης με ανιχνευτή EDX για να διερευνηθεί το μέγεθος και η χημική τους σύνθεση.

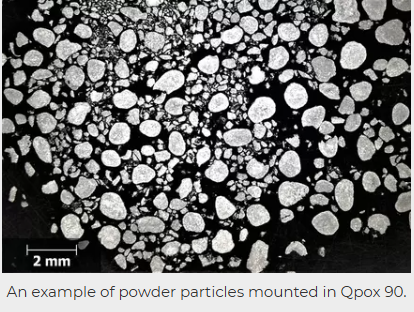

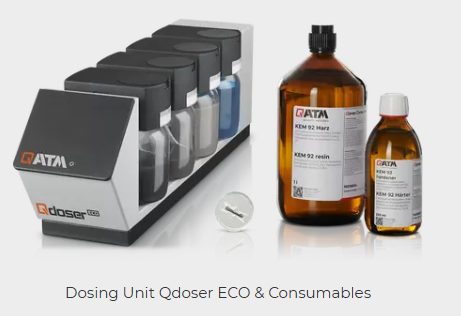

Τα υλικά ψυχρής τοποθέτησης με βάση την εποξειδική ρητίνη (Qpox 90 και Qpox 92) της QATM επιτρέπουν την τοποθέτηση των σκονών σωματιδίων οξειδίου χωρίς κενά, προετοιμάζοντάς τα για λείανση και στίλβωση. Χάρη σε μια εκτεταμένη επιλογή υφασμάτων στίλβωσης και εναιωρημάτων διαμαντιών στίλβωσης, μπορεί να παρασκευαστεί μια μεγάλη ποικιλία σωματιδίων οξειδίου μετάλλου λιθίου. Το σύστημα Qdoser χρησιμοποιείται για αυτοματοποιημένη δοσολογία κατά τη στίλβωση και τη λεπτή στίλβωση.

Σύντομες πληροφορίες:

1. Μεταλλογραφική προετοιμασία για οπτική μικροσκοπική έρευνα
2. Αντίστοιχα αναλώσιμα για την προετοιμασία του περιβλήματος της μπαταρίας

Πεδίο χρήσης: Έρευνα & Ποιοτικός έλεγχος

Κοπή μπαταριών ιόντων λιθίου

Η κοπή LIB μπορεί να διαφέρει ανάλογα με το επιθυμητό αποτέλεσμα. Οι μηχανές κοπής μπορούν να χρησιμοποιηθούν για την κοπή του περιβλήματος της μπαταρίας για την αφαίρεση ολόκληρου του ρολού ζελατίνας ή για την κοπή ολόκληρης της μπαταρίας με το περίβλημα και τα ηλεκτρόδια, ενώ ένα νυστέρι είναι κατάλληλο για την κοπή μόνο των φύλλων ηλεκτροδίων.

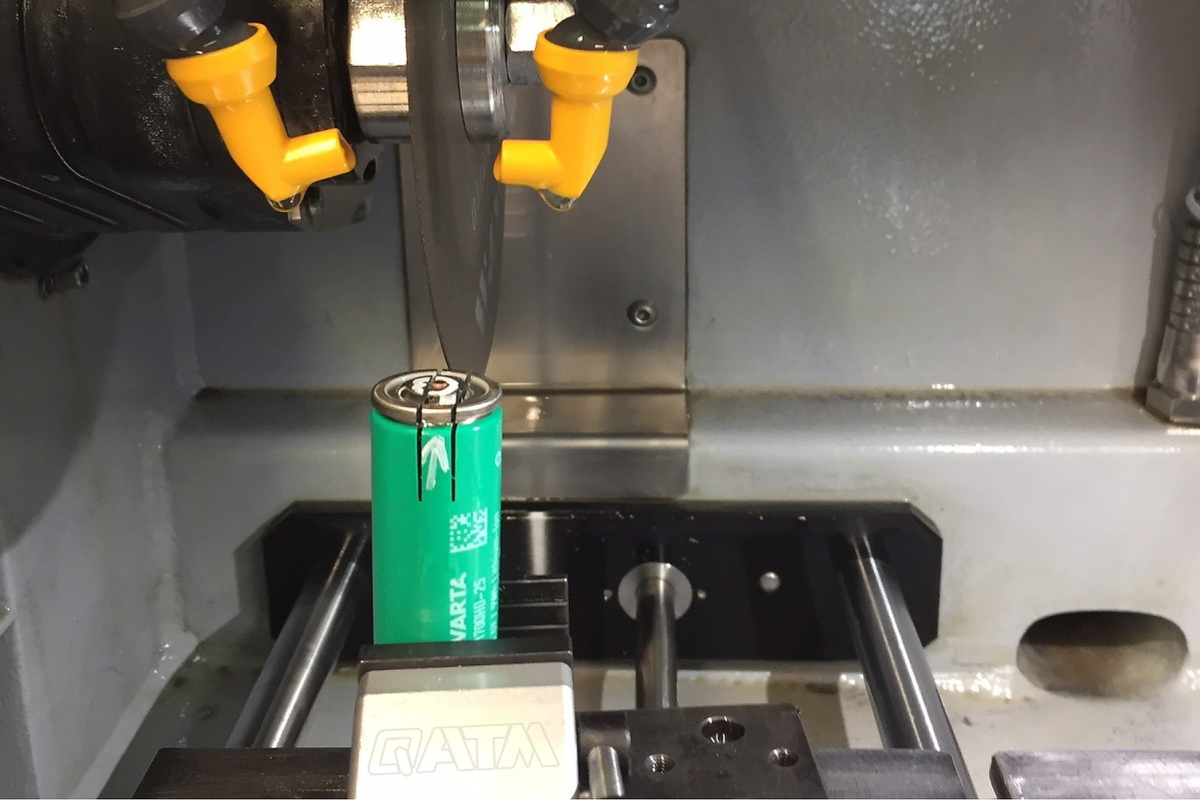

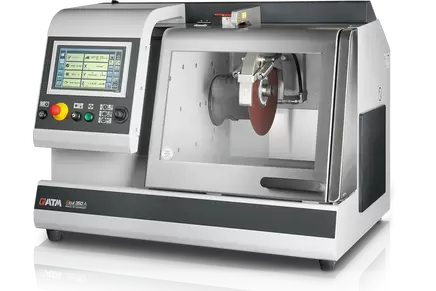

Ένα περιστρεφόμενο εργαλείο σύσφιξης χρησιμοποιείται για την κοπή του περιβλήματος και την αφαίρεση του ρολού ζελατίνας. Οι μηχανές κοπής QATM προσφέρουν μια μεγάλη γκάμα εργαλείων σύσφιξης για την κοπή ολόκληρων μπαταριών. Η παρακάτω εικόνα δείχνει μια διαδικασία κοπής LIB.

Σύντομες πληροφορίες:

1. Εξοικονόμηση χρόνου κόβοντας το δείγμα κοντά στην επιφάνεια-στόχο.
2. Χρήση συσκευής περιστροφής για τη σύσφιξη των δειγμάτων.

Πεδίο χρήσης: Έρευνα & Έλεγχος Ποιότητας

Τοποθέτηση μπαταριών ιόντων λιθίου

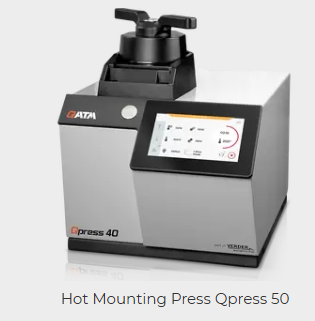

Η τοποθέτηση μπαταριών ιόντων λιθίου περιλαμβάνει διαφορετικές τεχνικές ανάλογα με τα εξαρτήματα που χειρίζονται. Το περίβλημα και η σημειακή συγκόλληση μπορούν να τοποθετηθούν εν θερμώ σε ορισμένες περιπτώσεις, αλλά τα ηλεκτρόδια απαιτούν εν ψυχρώ τοποθέτηση λόγω της ευαισθησίας τους στη θερμοκρασία και την πίεση. Η τοποθέτηση μπορεί να πραγματοποιηθεί πριν από την κοπή για να διασφαλιστεί ότι τα φύλλα και άλλα εξαρτήματα θα παραμείνουν στο δείγμα. Μπορεί επίσης να γίνει μετά την κοπή για την προετοιμασία του δείγματος για λείανση και στίλβωση. Για την αποφυγή κενών μεταξύ των υλικών τοποθέτησης και του δείγματος κατά την εν ψυχρώ τοποθέτηση, συνιστάται η χρήση υλικών τοποθέτησης με ελάχιστη συρρίκνωση όγκου και θερμοκρασία πολυμερισμού. Για την τοποθέτηση LIB, τα υλικά εν ψυχρώ τοποθέτησης με βάση την εποξική βάση QATM Qpox 90 και Qpox 92 είναι οι καλύτερες επιλογές λόγω της χαμηλής θερμοκρασίας πολυμερισμού τους 60°C και 35°C, αντίστοιχα, και του ελάχιστου σχηματισμού κενών.

Σύντομες πληροφορίες

1. Χρήση υλικών εν ψυχρώ τοποθέτησης με βάση την εποξική βάση με ελάχιστη θερμοκρασία πολυμερισμού και συρρίκνωση.
2. Υψηλή ευελιξία με εν θερμώ τοποθέτηση λόγω της λειτουργίας προθέρμανσης, των λειτουργιών ψύξης, των εργασιών συντήρησης και της δυνατότητας διαχείρισης λογαριασμών χρηστών.

Πεδίο χρήσης:  Έρευνα & Έλεγχος Ποιότητας

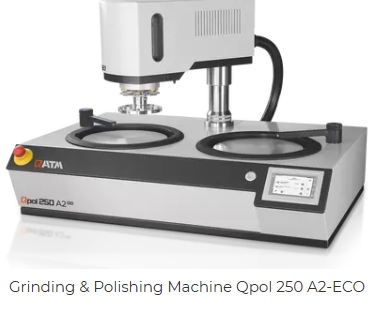

Λείανση και στίλβωση μπαταριών ιόντων λιθίου

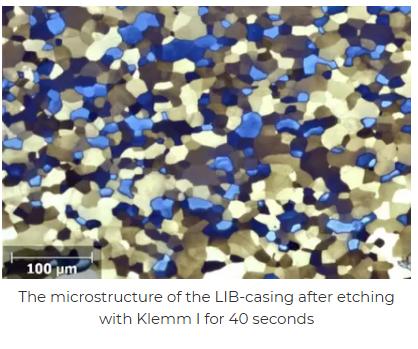

Η λείανση και η στίλβωση μπορούν να γίνουν σε διαφορετικά μέρη των LIB. Μερικές φορές το περίβλημα πρέπει να προετοιμαστεί και να εξεταστεί με οπτική μικροσκοπία ή SEM (επίσης με ανιχνευτή EBSD), σε άλλες περιπτώσεις πρέπει να προετοιμαστούν τα ηλεκτρόδια ή οι σημειακές συγκολλήσεις. Το καπάκι του LIB είναι σε πολλές περιπτώσεις χάλυβας χαμηλής περιεκτικότητας σε άνθρακα με επίστρωση Ni. Η εικόνα δείχνει το καπάκι ενός LIB μετά από στίλβωση και χάραξη 1 μm με Klemm I. Για την τροφοδοσία ορισμένων συσκευών, απαιτούνται μεγάλες μπαταρίες που αποτελούνται από πολλαπλά στοιχεία ιόντων λιθίου συνδεδεμένα σε παράλληλες σειρές. Μια στιβαρή και άψογη σημειακή συγκόλληση είναι ένα κρίσιμο μέλημα για πολλές βιομηχανίες, όπως η αεροδιαστημική. Τα άλλα σημαντικά μέρη του LIB είναι τα ηλεκτρόδια. Η άνοδος είναι συχνά ένα φύλλο χαλκού επικαλυμμένο στη μία ή και στις δύο πλευρές με γραφίτη, και η κάθοδος είναι σε πολλές περιπτώσεις ένα φύλλο αλουμινίου επικαλυμμένο στη μία ή και στις δύο πλευρές με σωματίδια οξειδίου μετάλλου (για παράδειγμα σωματίδια LiNiMnCoO2).

Σύντομα στοιχεία

1. Αδιάβροχα εναιωρήματα και λιπαντικά στίλβωσης
2. Υψηλή αναπαραγωγιμότητα λόγω αυτόματης προετοιμασίας

Πεδίο χρήσης: Έρευνα, ποιοτικός έλεγχος και παραγωγή
