Η QATM προσφέρει προηγμένες λύσεις για την προετοιμασία δειγμάτων γεωλογικών και ορυκτολογικών υλικών, διασφαλίζοντας ακριβή, αξιόπιστα και υψηλής ποιότητας αποτελέσματα.

Οι τεχνολογίες της επιτρέπουν τη διατήρηση της ακεραιότητας των υλικών, ακόμη και για εύθραυστα ή πορώδη δείγματα, και προσφέρουν γρήγορη, αποτελεσματική και επαναλήψιμη διαδικασία ανάλυσης. Οι λύσεις της καλύπτουν μια μεγάλη γκάμα δειγμάτων: πέτρες, ορυκτά, μέταλλα, ιζήματα, σκόνες, ακόμα και απολιθώματα, με εφαρμογές σε ποιοτική και ποσοτική ανάλυση. Τα συστήματα της QATM προσφέρουν υψηλή ακρίβεια, προστασία από ζημιές, ευελιξία και σταθερότητα αποτελεσμάτων, καθώς και αποτελεσματική χρήση χρόνου και πόρων.

Η εταιρεία παρέχει επίσης εξοπλισμό και αναλώσιμα για τη λεπτομερή προετοιμασία δειγμάτων για μικροσκοπική ανάλυση, συμπεριλαμβανομένων μηχανών λείανσης, στίλβωσης και κοπής, καθώς και υλικά εγκιβωτισμού. Οι μέθοδοι και οι λύσεις της QATM επιτρέπουν τη σταθεροποίηση, προστασία και βελτιστοποίηση της επιφάνειας των δειγμάτων, με έμφαση στην ακριβή ανάλυση, την καθαρότητα και την αναπαραγωγιμότητα.

Κοπή Δειγμάτων

Η QATM προσφέρει ευρεία γκάμα μηχανών κοπής για διάφορα υλικά, σχήματα και μεγέθη δειγμάτων. Υπάρχει δυνατότητα επιλογής μεταξύ χειροκίνητων, ημι-αυτόματων και πλήρως αυτόματων μηχανών, όλες εξοπλισμένες με ισχυρούς κινητήρες, ανθεκτικά περιβλήματα και προηγμένα χαρακτηριστικά ασφαλείας. Οι μηχανές QATM επιτρέπουν γρήγορη και καθαρή κοπή χωρίς παραμορφώσεις ή ζημιές στα δείγματα.

Κατάλληλες για διαχωρισμό δειγμάτων όπως:

• Πέτρες: γρανίτης, βασάλτης, ψαμμίτης, ασβεστόλιθος, μάρμαρο, σχιστόλιθος, χαλαζίτης κ.ά.
• Ορυκτά: σιδηρομεταλλεύματα, χαλκός, ψευδάργυρος, χρυσός, ασήμι, πλατίνα κ.ά.
• Ορυκτά δείγματα: χαλαζίας, ασβεστίτης, πυρίτης, τουρμαλίνης, βηρύλλιο, τοπάζιο κ.ά.
• Απολιθώματα: φυτά, ζώα, οστά, όστρακα κ.ά.

Οι μηχανές μπορούν να εξοπλιστούν με διαφορετικούς δίσκους κοπής ανάλογα με τη σκληρότητα, πυκνότητα και ευαισθησία των δειγμάτων: διαμάντι, CBN, κορουνδίτη ή πυρίτιο καρβίδιο. Όλοι οι δίσκοι προσφέρουν υψηλή ταχύτητα, ακρίβεια και μεγάλη διάρκεια ζωής. Επιπλέον, υπάρχει σύστημα ψύξης και λίπανσης για προστασία από θερμικές ζημιές και δημιουργία σκόνης.

Μηχανές ακριβείας Qcut 200 A:

• Διαθέτουν διάφορους τρόπους λειτουργίας.
• Περιλαμβάνουν λειτουργία «zone cutting».
• Διαθέτουν ενσωματωμένη βάση δεδομένων για διαδικασίες κοπής.

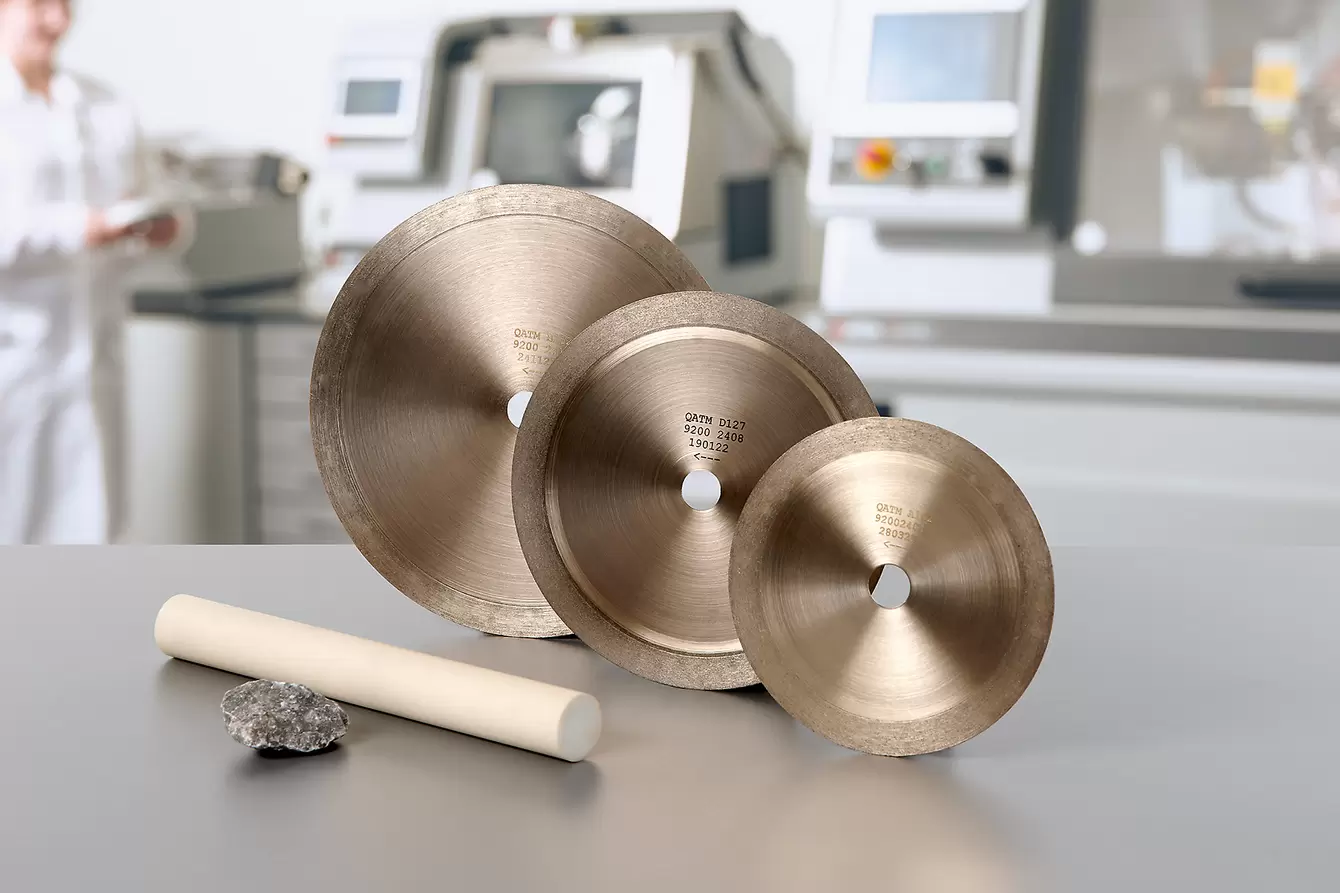

Δίσκοι διαμαντιού QPREP:

• Ιδανικοί για σκληρά υλικά, ακόμη και κεραμικά, χωρίς να προκαλούν θολώματα.
• Το διαμάντι εξασφαλίζει κοπή των πιο σκληρών υλικών και η διαδικασία dressing διατηρεί την υψηλή απόδοση κοπής με την πάροδο του χρόνου.

Προτεινόμενες εφαρμογές:

• Κοπή σκληρών και εύθραυστων υλικών με δίσκους διαμαντιού.
• Κοπή ορυκτών δειγμάτων, όπως πέτρες.
• Κοπή δειγμάτων με εύθραυστη πλάσμα επίστρωση.

Εγκιβωτισμός Δειγμάτων

Η QATM παρέχει διάφορες λύσεις για τον εγκιβωτισμό των δειγμάτων πετρωμάτων και ορυκτών, ανάλογα με τις ανάγκες και τις ιδιαιτερότητες του δείγματος. Ο σωστός εγκιβωτισμός επιτρέπει σταθεροποίηση, προστασία και προετοιμασία των δειγμάτων για τα επόμενα στάδια.

Κατάλληλα δείγματα για εγκιβωτισμό:

• Πέτρες: με υψηλή σκληρότητα, πορώδεις ή με ρωγμές, που χρειάζονται ομοιόμορφη υποστήριξη.
• Ορυκτά: με υψηλή πυκνότητα, ανομοιογένεια ή ευαισθησία, που απαιτούν πλήρωση χωρίς συρρίκνωση.
• Ορυκτά δείγματα: με διαφάνεια, χρώμα ή λεπτομερή δομή, που απαιτούν καθαρή όραση και ελάχιστη αλλοίωση.

Μέθοδοι εγκιβωτισμού:

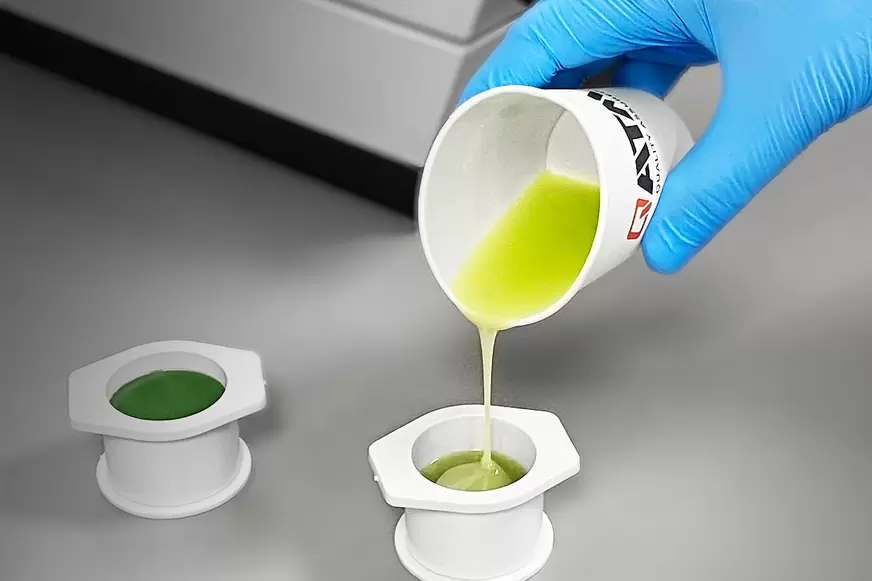

1. Ψυχρός εγκιβωτισμός (Cold Mounting):
   • Κατάλληλος για θερμοευαίσθητα ή ευαίσθητα σε πίεση δείγματα.
   • Χρήση ρητινών όπως ακρυλικά, εποξειδικά ή πολυεστερικά.
   • Χημική σκλήρυνση με έλεγχο χρόνου αντίδρασης, σκληρότητας.

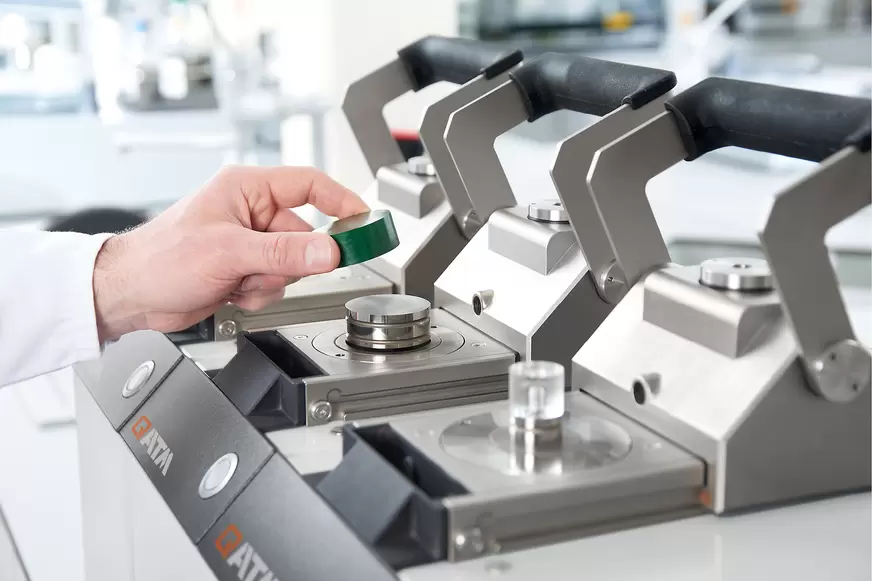

2. Θερμός εγκιβωτισμός (Hot Mounting):
   • Εκτελείται σε υψηλή πίεση και θερμοκρασία με ειδικές πρέσες.
   • Υλικά: θερμοσκληρυνόμενα για μέγιστη σκληρότητα ή θερμοπλαστικά για διαφανή στερέωση.
   • Παρέχει άριστη διατήρηση ακμών και ομοιόμορφη επιφάνεια, ιδανική για χημική προσβολή.

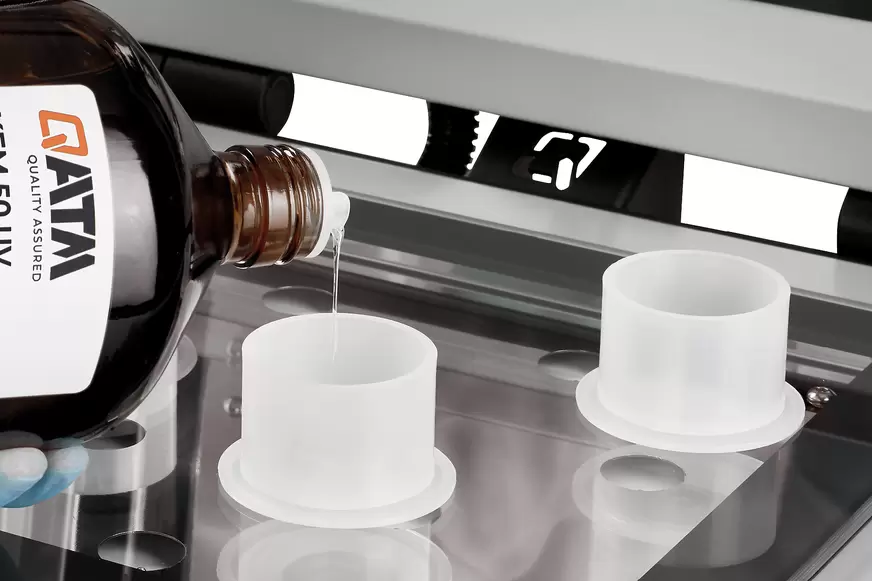

3. UV εγκιβωτισμός:
   • Χρησιμοποιούνται τροποποιημένες ακρυλικές ρητίνες χωρίς πληρωτικά.
   • Σκληρύνουν γρήγορα με υπεριώδη ακτινοβολία χωρίς υψηλή πίεση ή θερμότητα.
   • 1-component συστήματα, διαφανή, ασφαλή για εργαστηριακή χρήση.

Επιπλέον χαρακτηριστικά:

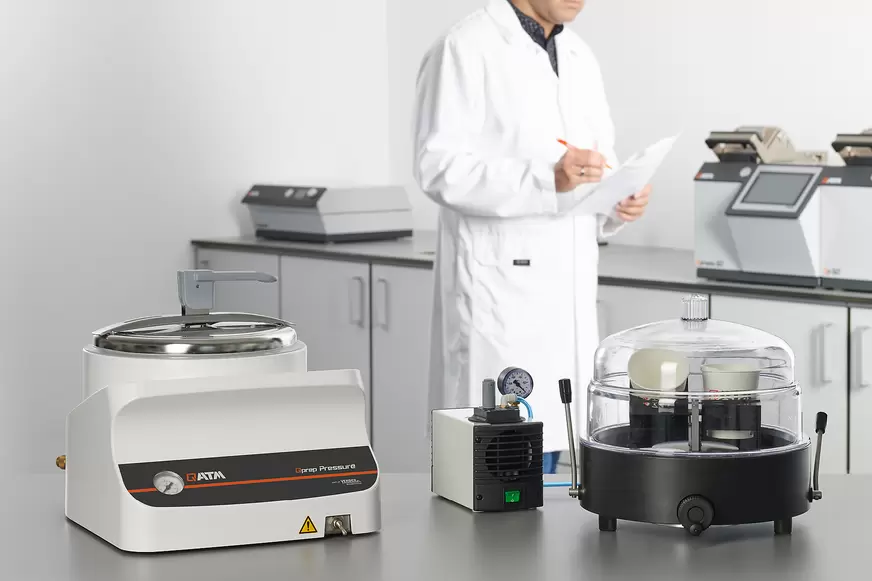

• Οι πόροι και οι ρωγμές γεμίζονται με υλικό εγκιβωτισμού υπό κενό χρησιμοποιώντας ειδική συσκευή vacuum impregnation, ώστε να διεισδύσει πλήρως το χαμηλής ρευστότητας υλικό.
• Για γυαλισμένα δείγματα, συνιστάται αρχικά να τοποθετείται ένα στρώμα περίπου 5 mm και στη συνέχεια να συμπληρώνεται το υπόλοιπο ύψος μετά τη σήμανση.
• Για αποφυγή φυσαλίδων, τα δείγματα μπορούν να φυλάσσονται για 2 ώρες υπό 2 bar υπερπίεσης μετά τη στερέωση.

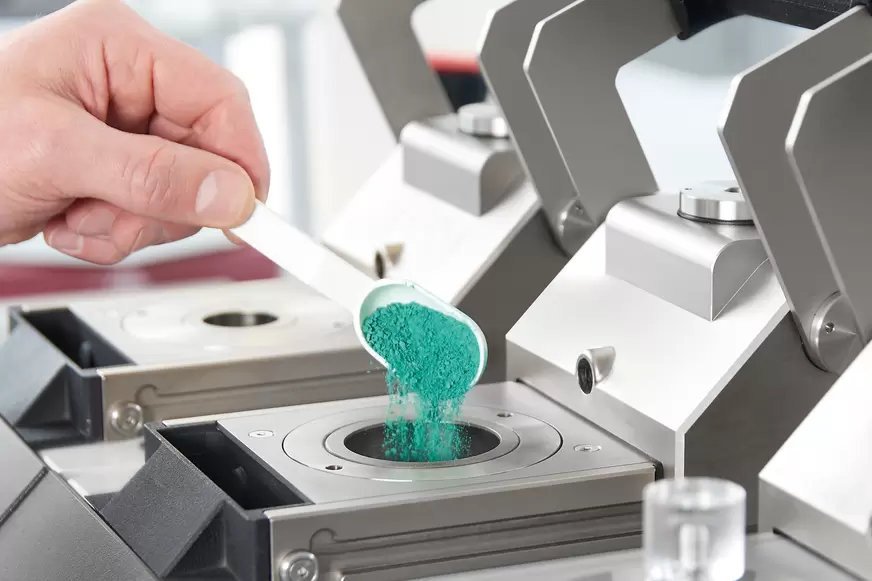

• Τα δείγματα σε μορφή σκόνης μπορούν επίσης να στερεωθούν σε θερμή πρέσα υπό πίεση και θερμοκρασία.

Σημαντικό:

• Τα δείγματα που προορίζονται για λείανση και στίλβωση μπορούν να προετοιμαστούν απευθείας μετά τον εγκιβωτισμό, ενώ αυτά για λεπτά τμήματα (thin sections) χρειάζονται περαιτέρω επεξεργασία.

Λείανση και Στίλβωση Δειγμάτων

Η QATM προσφέρει εκτενή σειρά μηχανών λείανσης και στίλβωσης, με σύγχρονη τεχνολογία, υψηλή απόδοση και εύκολη λειτουργία. Υπάρχουν επιλογές χειροκίνητων, ημι-αυτόματων και πλήρως αυτόματων συστημάτων, συμβατών με ευρύ φάσμα τροχών, λειαντικών και στιλβωτικών υλικών. Οι μηχανές αυτές εξασφαλίζουν ομοιόμορφη, λεία και καθαρή επιφάνεια δειγμάτων.

Κατάλληλα δείγματα για λείανση και στίλβωση:

• Πέτρες: σκληρές, ανομοιογενείς ή με υφή, που απαιτούν ομαλή, επίπεδη και αντανακλαστική επιφάνεια.
• Ορυκτά: υψηλής πυκνότητας ή μεταλλικού περιεχομένου, που χρειάζονται λεπτή, ομοιόμορφη και υψηλής αντίθεσης επιφάνεια.
• Ορυκτά δείγματα: με διαφάνεια, χρώμα ή υφή, που απαιτούν καθαρή, λεπτομερή και λεπτή επιφάνεια.

Διαδικασία προετοιμασίας:

• Μετά τον εγκιβωτισμό, τα δείγματα μπορούν να λειαίνονται και να στιλβώνονται σύμφωνα με τις κανονικές μεθόδους μεταλλογραφίας.

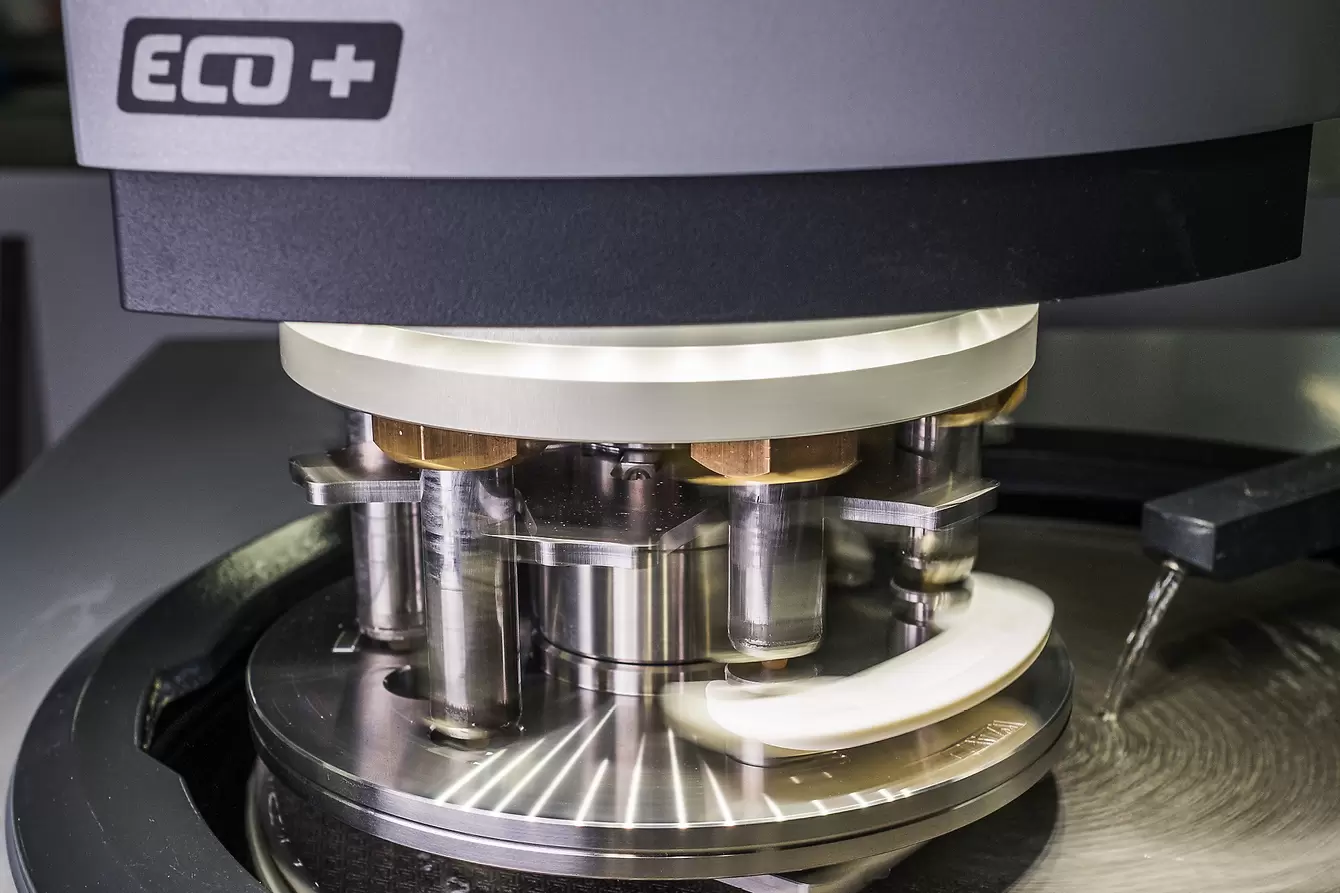

• Χρησιμοποιούνται μηχανές χειροκίνητης ή ημι-αυτόματης λειτουργίας (π.χ. Qpol 300 A1/A2) για μικρότερες ποσότητες, ενώ για μεγαλύτερους όγκους εφαρμόζονται πλήρως αυτόματα συστήματα (Qpol 250 BOT, Qpol 300 BOT) με κεντρική πίεση.

Τροχοί και αναλώσιμα:

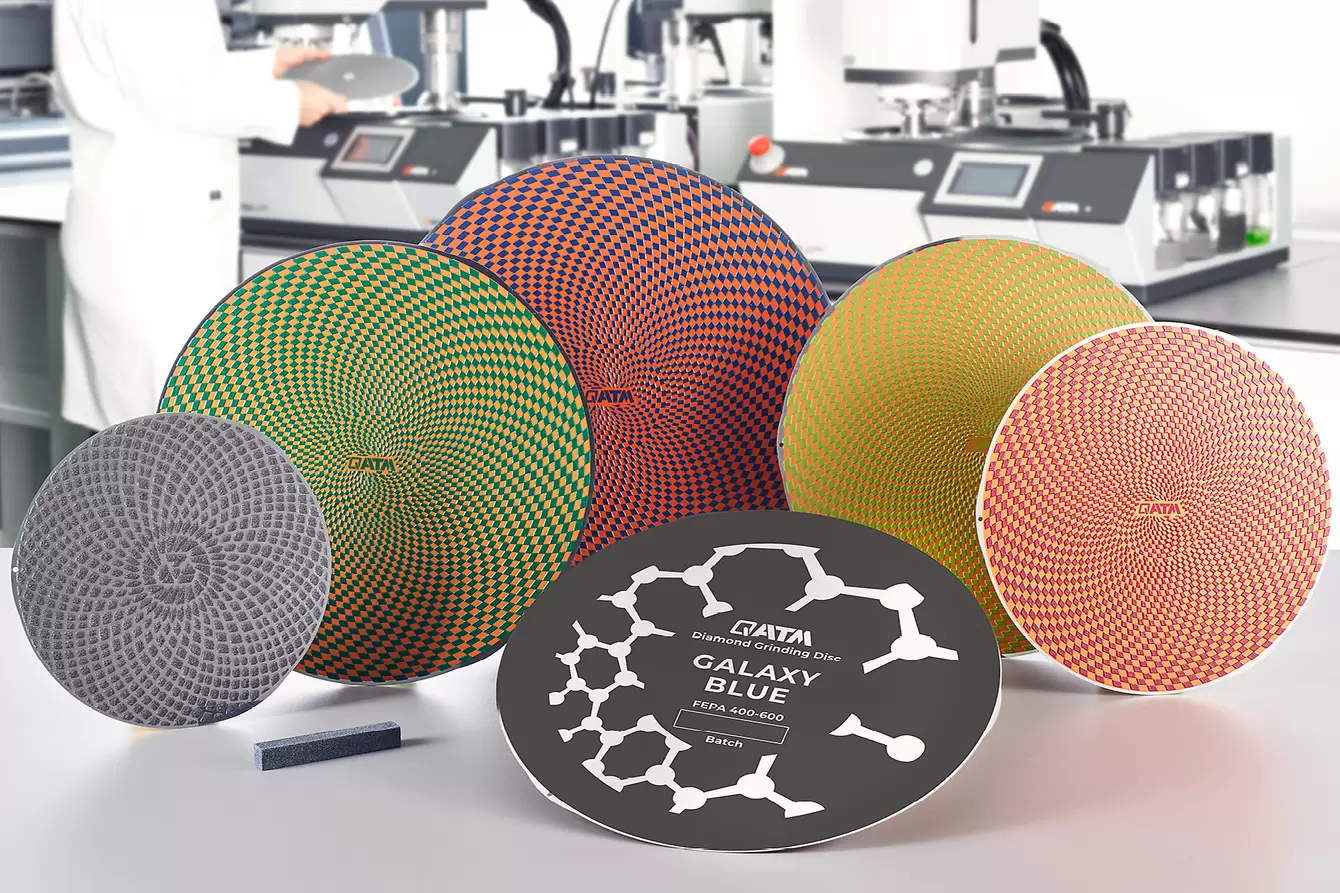

• Galaxy diamond grinding wheels: για επίπεδη και λεπτή λείανση μέτριας και υψηλής σκληρότητας υλικών, με καλυμμένα διαμάντια σε μεταλλικό φορέα.
• QPREP consumables: προσφέρουν επιλογές τροχών από αλουμίνα, πυριτικό καρβίδιο ή διαμάντι, καθώς και διαφορετικά υφάσματα και πάστες διαμαντιού για υψηλή ακρίβεια και ποιότητα.
• Τα συστήματα διαθέτουν έξυπνο έλεγχο παραμέτρων (ταχύτητα, πίεση, χρόνος, κατεύθυνση περιστροφής) για βέλτιστα αποτελέσματα.

Πλεονεκτήματα:

• Υψηλή απομάκρυνση υλικού
• Μικρός χρόνος επεξεργασίας
• Ομοιόμορφη και επίπεδη επιφάνεια
• Ακρίβεια και επαναληψιμότητα

Με τη χρήση των μηχανών και των αναλωσίμων QATM, η προετοιμασία δειγμάτων για μικροσκοπική ή αναλυτική ανάλυση γίνεται αξιόπιστη, ακριβής και υψηλής ποιότητας.

Παρασκευή Λεπτών Τμημάτων

Τα δείγματα που προορίζονται για λεπτά τμήματα υποβάλλονται σε λείανση μετά την κοπή και εγκιβωτισμό, χρησιμοποιώντας κόκκους λείανσης 65–75 μm ανάλογα με το υλικό. Η λείανση γίνεται με χαμηλή πίεση, χαμηλή ταχύτητα και επαρκή ψύξη, ενώ κάθε στάδιο ελέγχεται με στερεοσκόπιο για αποφυγή βαθιών γρατζουνιών.

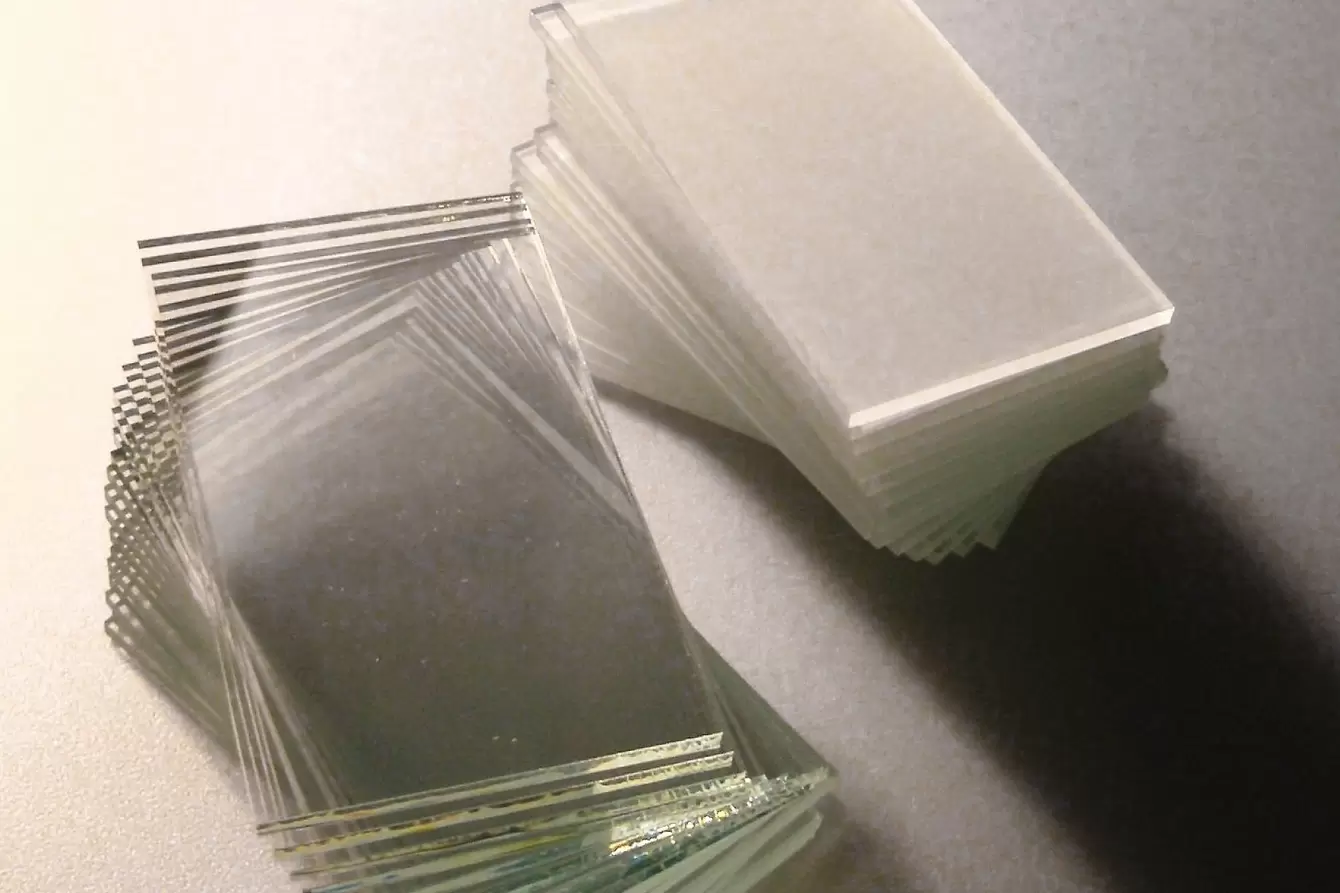

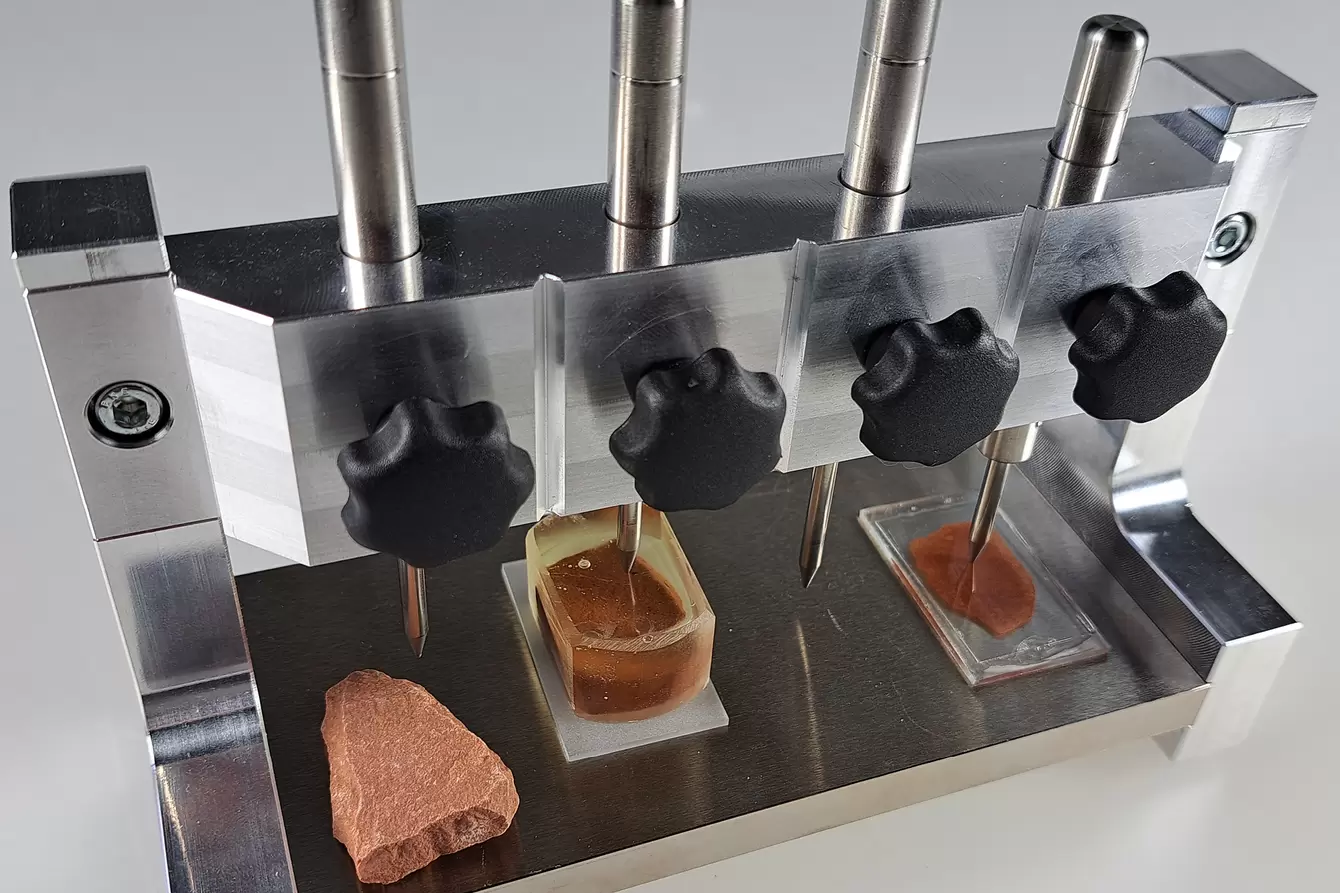

Μετά το στέγνωμα, το δείγμα κολλάται σε γυάλινη πλακέτα με τη λεία πλευρά, χρησιμοποιώντας ειδικά συγκολλητικά (Qpox 90, 92, 94 ή Qprep 50UV/55UV) και πιέζεται με πρέσα λεπτών τμημάτων για αποφυγή φυσαλίδων. Η πλακέτα πρέπει να έχει καθορισμένο πάχος και μία πλευρά τραχιά για καλύτερη πρόσφυση.

Βασικά στάδια προετοιμασίας:

1. Προ-λείανση (“pre-thinning”):

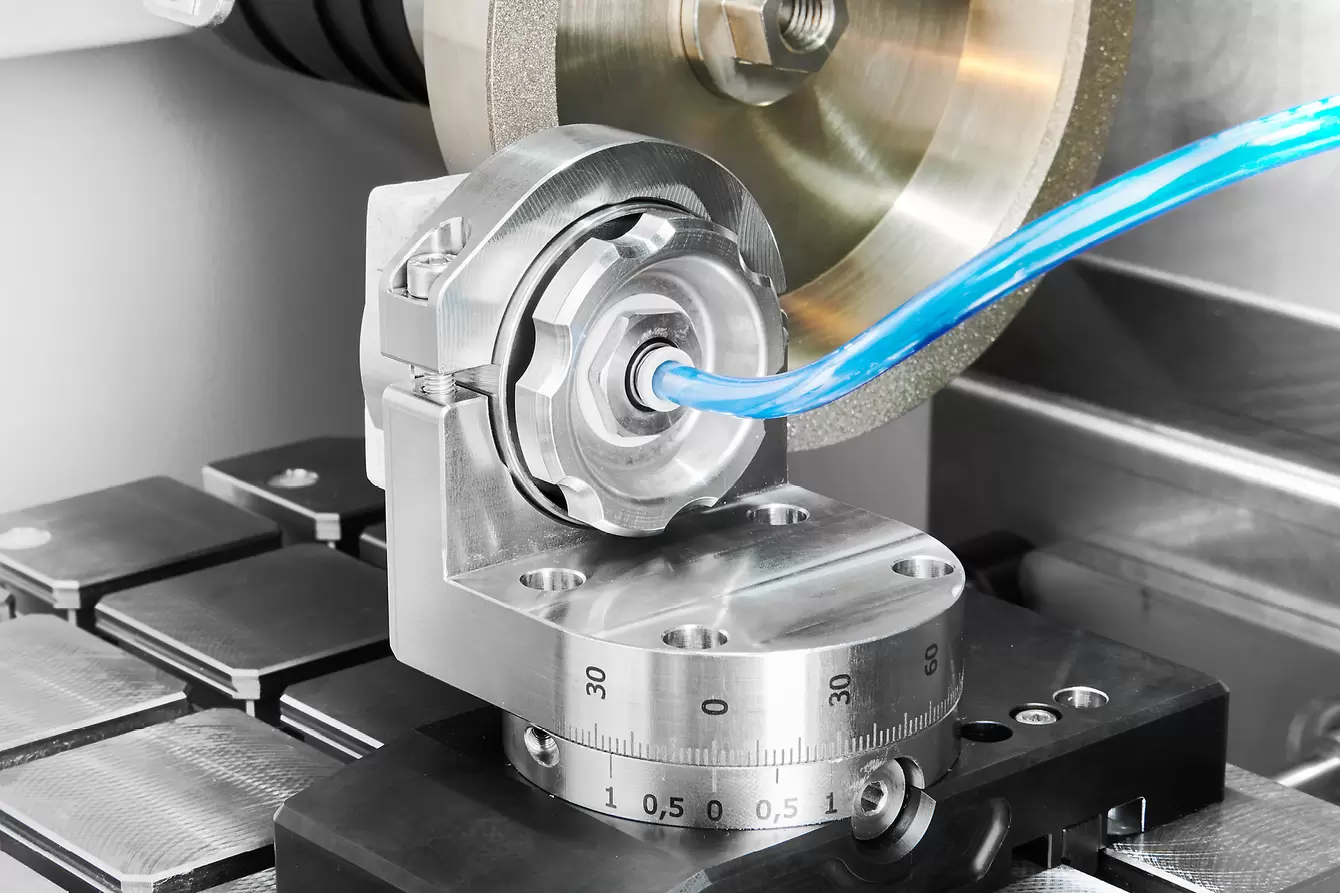

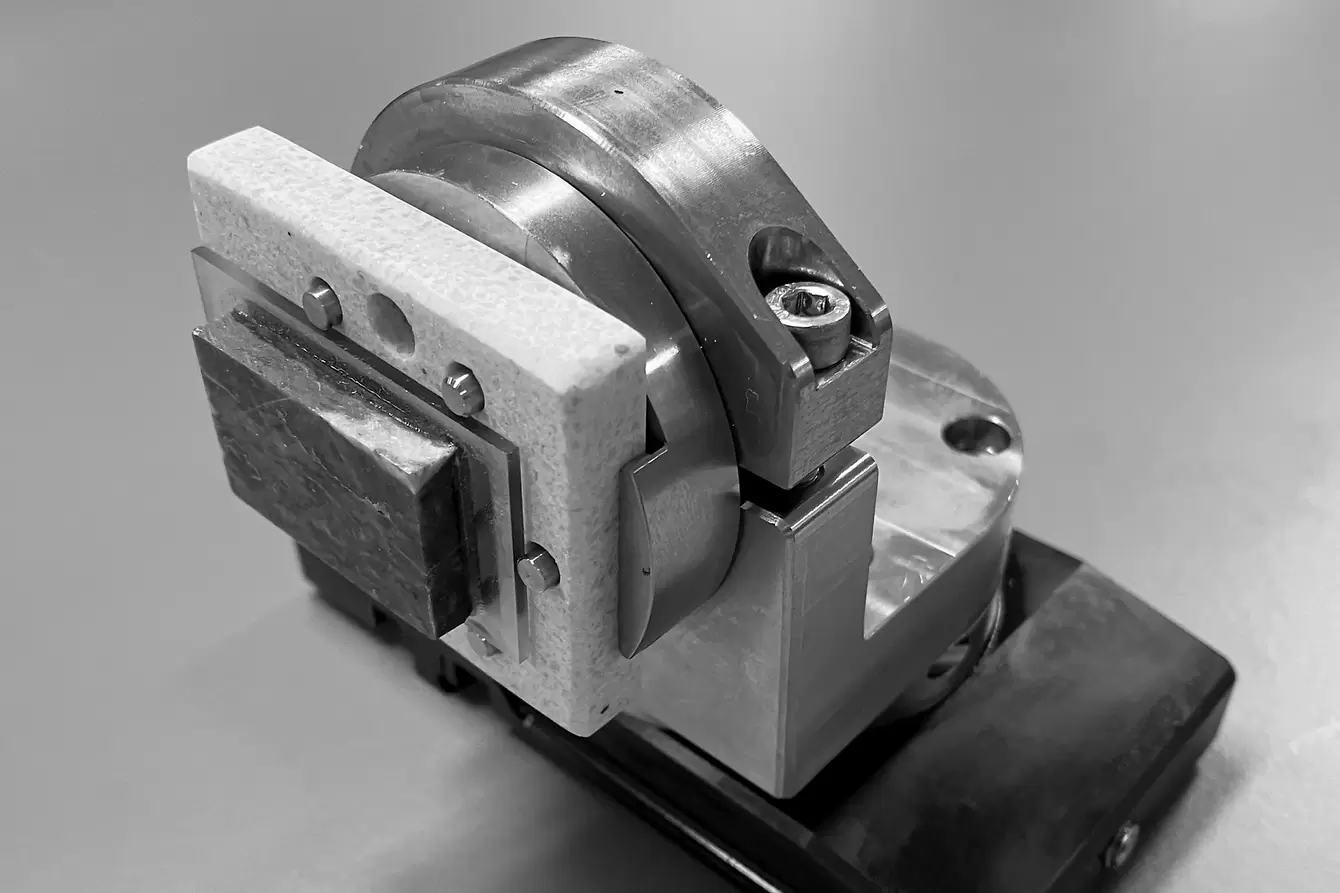

   • Η πλακέτα με το δείγμα συγκρατείται σε συσκευή vacuum clamping και κόβεται σε πάχος 300–1000 μm με διατήρηση επίπεδων και παράλληλων επιφανειών.
2. Τελική λείανση:
   • Εκτελείται με μηχανές ακριβείας (Qcut 150 A/200 A ή Qpol 300 A1) και τροχούς διαμαντιού Qprep ή VEGA για υψηλή ακρίβεια, επίπεδη επιφάνεια και χαμηλή ανάγλυφη παραμόρφωση.
   • Τα ανοίγματα ή ρωγμές κλείνονται με κατάλληλο μέσο (π.χ. Qpox 94).
   • Το τελικό πάχος επιτυγχάνεται μεταξύ 20–30 μm, ανάλογα με το υλικό και την παρατήρηση χρώματος (π.χ. ο χαλαζίας πρέπει να είναι λευκός).
3. Στίλβωση (εάν απαιτείται για ανάλυση σε ανακλώμενο φως):

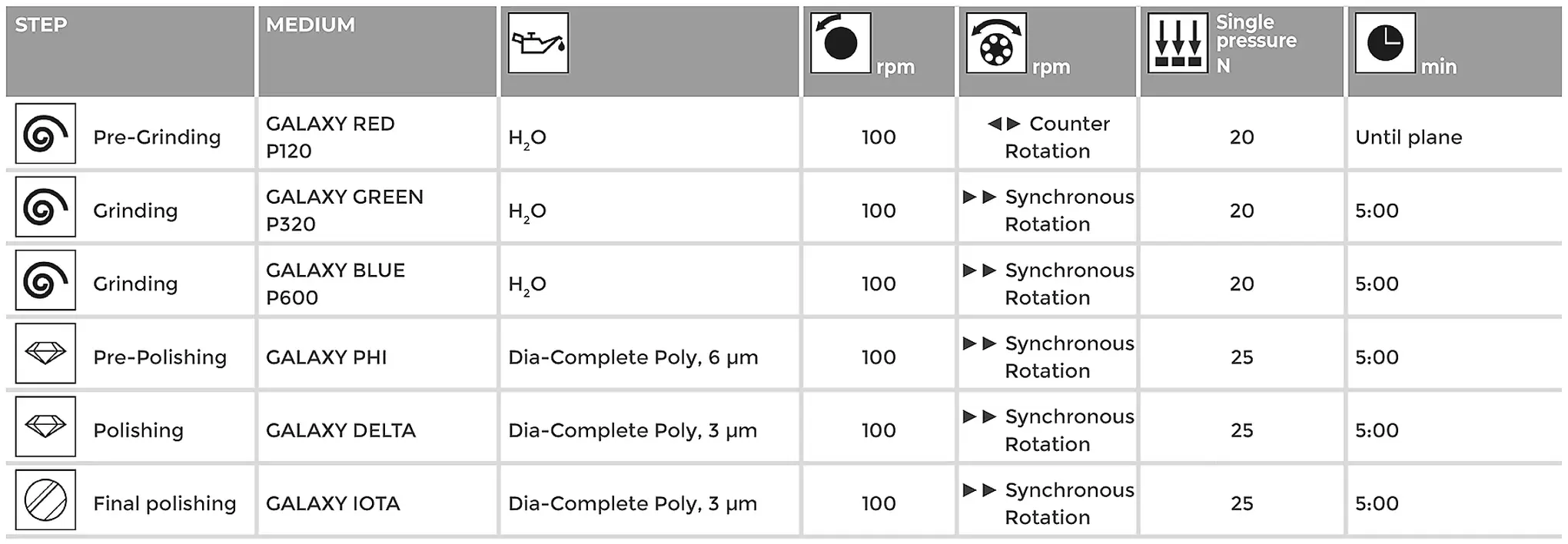

   • Χρησιμοποιούνται ειδικά πανιά στίλβωσης της σειράς GALAXY με διαφορετικά μεγέθη κόκκου:
     • GALAXY PHI (9–1 μm): μέτρια σκληρότητα, για προ-, ενδιάμεση και τελική στίλβωση
     • GALAXY ALPHA (15–3 μm): πολύ σκληρό, διάτρητο ύφασμα για προ-στίλβωση
     • GALAXY DELTA (9–3 μm): μέτρια σκληρότητα, μεταξωτό ύφασμα για προ- και ενδιάμεση στίλβωση
     • GALAXY IOTA (3–0.005 μm): μαλακό συνθετικό ύφασμα για τελική ή λεπτή στίλβωση με λεπτό γυαλιστικό διάλυμα

Με αυτή τη διαδικασία, τα λεπτά τμήματα αποκτούν επίπεδη, λεπτή και καθαρή επιφάνεια, κατάλληλη για μικροσκοπική και αναλυτική μελέτη.
